阻焊、電鍍工序“外短找不到點”？我?guī)湍?/h1>

來源：品質部 ?????作者：YX ?????發布日期：2019-08-28?????

返回列表

[導讀] 阻焊、電鍍工序因“外短找不到點”（含“漏電”）項目報廢共20.28平米，并且對問題產生的根源未能進一步分析，更是沒有針對性的改善措施，在品質持續改善的過程中存在“盲點”，

一、 背景：
        11月1日至11月31日，阻焊、電鍍工序因“外短找不到點”（含“漏電”）項目報廢共20.28平米，并且對問題產生的根源未能進一步分析，更是沒有針對性的改善措施，在品質持續改善的過程中存在“盲點”，改善方向不明確。
二、目的：
        1、分析“外短找不到點”問題板進行分類，作為工藝改善的數據依據。
        2、作為MRB“外短找不到點”報廢分?jǐn)偟呐R時證據。
三、結論：
       1、經洗油、微蝕、高壓水洗后，再次追線、“找不到點”的板數占64%，此部分雖然可以排除銅粉短路，但真正短路原因未找到，需要工藝部協助。
       2、洗油后，找不到點、外短、內短、OK板的比例分別為：64%、13%、11%、4%；
       3、11月份“外短找不到點”的報廢板為電鍍工序與阻焊工序分?jǐn)?，比例約為54%：46%（電鍍報廢面積：10.95m²,阻焊報廢面積9.32m²）,分?jǐn)偙壤c洗油后找點結果相差大，需MRB再此調整分?jǐn)偙壤?br /> 四、試驗方案：

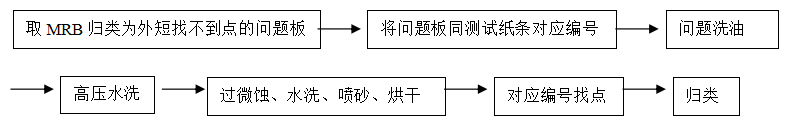

        采用連續抽抽樣的方式，取11月26~30日“外短找不到點”的問題板按如下流程分析：


五、試驗結果：

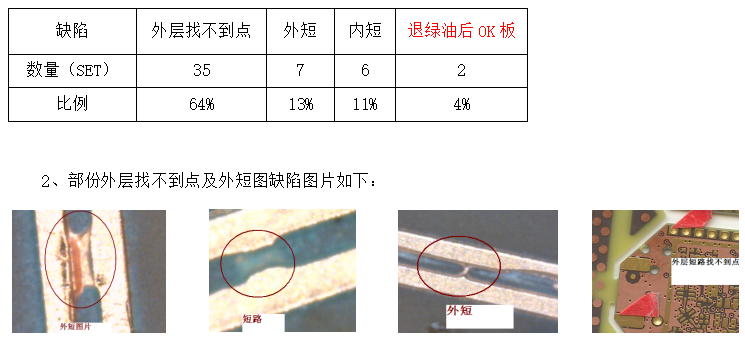

          1、有效板55SET,（11月份外短找不點共報廢564SET,抽樣率9.8%），洗油后經電測追線員找點，其分析結果如下：

       說明：“外層找不到點”問題如上圖所示，特征基本上是某一個點同接地的網絡短路。
六、改善建議：
      1、在跟進過程中，除去“外短找不到點”缺陷的板，外短排第一位，從缺陷圖片看，“滲鍍”、“夾膜”等問題是造成外短的主要原因，需外層AOI改善；
      2、依現在的作業模試“外短找不到點”，只是一個假像，其真正原因未能分析出來，需要工藝從找點軟件，人員培訓方便著手，解決此類問題。

?

??
