一、 背景：

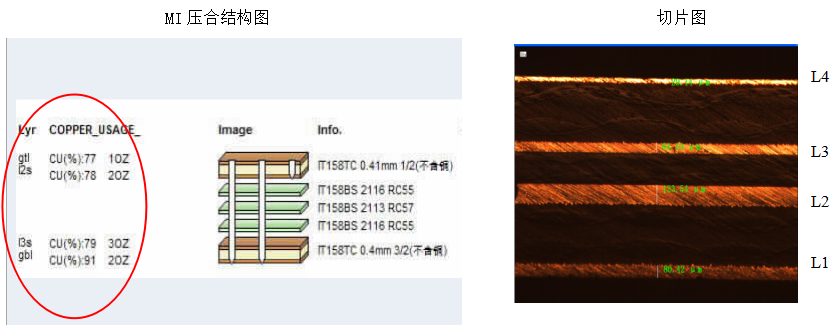

        12月11日晚，  壓合IPQA打切片發現64550C04B1內層芯板銅厚做反，MI要求L1/2層銅厚1/2OZ，實際切片顯示L1/2層芯板銅厚3/2OZ，導致報廢1.72m²。

二、原因調查：

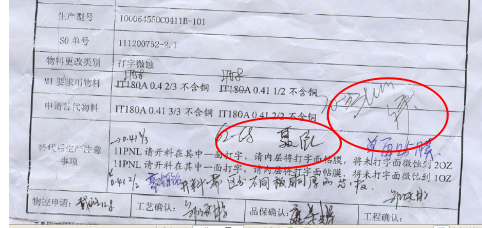

        1、MI要求L1/2使用IT158 1/2OZ芯板，L3/4使用3/2OZ芯板，但因物控?zé)o對應板料，有出物料更改申請單，分別用同種厚度（不含銅）2/2OZ、3/3OZ然后減銅代替，如下圖示：

         內層減銅做FA時，有送樣到物理室切片確認銅厚，分別為62-68um、30-32um（如上圖示），符合要求單面減銅到2OZ、1OZ，說明該過程沒有異常。
         2、內層減銅完后板子會還給開料，正常來講，開料會按照MI要求將1/2OZL的芯板送到鉆孔，此為L(zhǎng)1/2層。3/2OZ的芯板送到內層做L3/4。但切片顯示的實際情況剛好相反，說明問題出在開料送板時兩層芯板剛好送反，誤將3/2OZ的芯板送到鉆孔，而將1/2OZ的芯板送到內層，此是問題產生的根源。
         3、此板內層線寬較大，預大后為0.42mm，所以即使芯板厚度相差1OZ，蝕刻沒有難度，不會出現蝕刻不凈和蝕刻過度的情況，即此問題在內層不能發現。

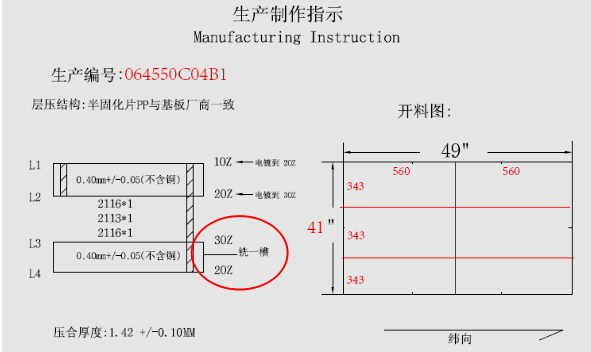

         4、MI分孔圖有要求在3/2OZ的芯板PNL長邊銑1槽標識，但此板因過完壓合和鑼邊，無法判斷具體銑槽與否。

三、結論：
       此次異常原因在于開料送芯板時送反，導致銅厚異常報廢，請開料調查責任人并提出有效的改善措施。

?

??

?
