[導讀] 12月9日，測試反饋34478L08A GBL面金手指上端定位性缺PAD異常，共涉及數量163set，折算面積4.6m2待報廢。

一、 背景：
         1、12月9日，測試反饋34478L08A GBL面金手指上端定位性缺PAD異常，共涉及數量163set，折算面積4.6m²待報廢。
         2、查核成品倉的余數板，共有138PCS，D/C=4011，投產單號B11092335，沒有同類異常，說明異常只是本次突發產生。

二、原因調查：
        1、MI流程簡析
        此板為長短金手指板，主要MI流程如下：
……外層圖形……外層蝕刻→外層AOI→引線蓋阻焊油→外層圖形（2）→電金手指→阻焊前塞孔→絲印阻焊→外層圖形（3）→外層蝕刻（2）……
        2、設計資料調查
        此板用到的外層菲林共4次（含阻焊引線蓋綠油），如上紅色顏色所示部分，按照正常設計要求，菲林上依次進行編號區分，即GBL1/GTL1、GBL2/GTL2、GBL3/GTL3、GBL4/GTL4。經查核實際菲林，確實有對應的編號區分，另外同料號前批次板沒有異常，可以排除CAM資料設計異常。
        3、生產過程調查

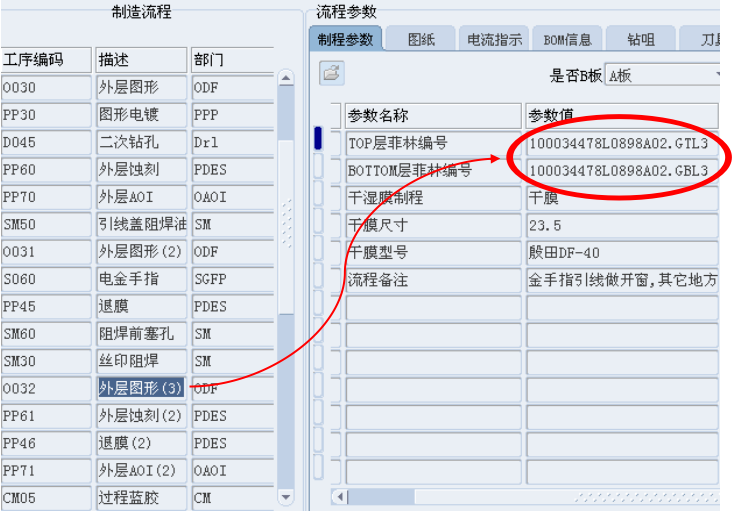

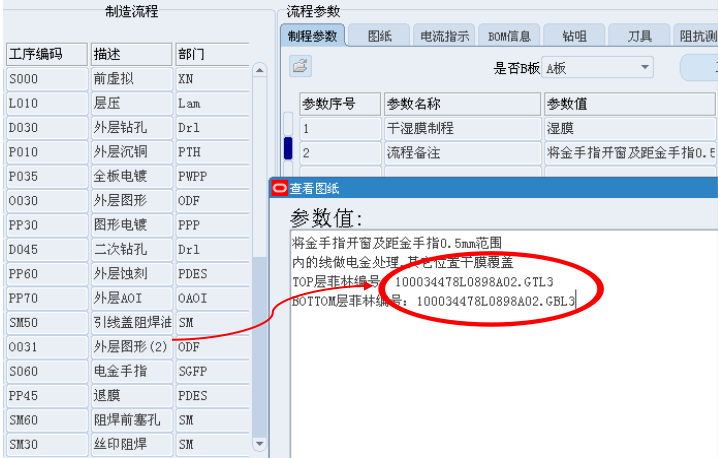

        此板11/26做外層圖形（2），即電金手指圖形，MI備注菲林編號為GBL3/GTL3；11/30做外層圖形（3），即蝕刻金手指引線圖形，MI備注菲林編號為GBL3/GTL3；ERP MI指示截圖如下：


         外層菲林員申領菲林時基于ERP流程MI指示的菲林編號，此料號因為MI指示錯誤，導致在外層（3）本應用編號為GTL4的菲林，實際是還是用了編號GTL3的菲林，導致異常的產生。QC檢驗時不易檢查出此異常，導致異常在后工序才發現。
          4、理論分析

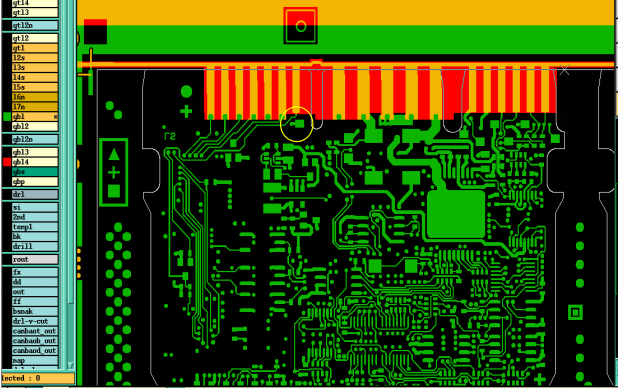

         外層（2）GBL3：

                                                                            圖1

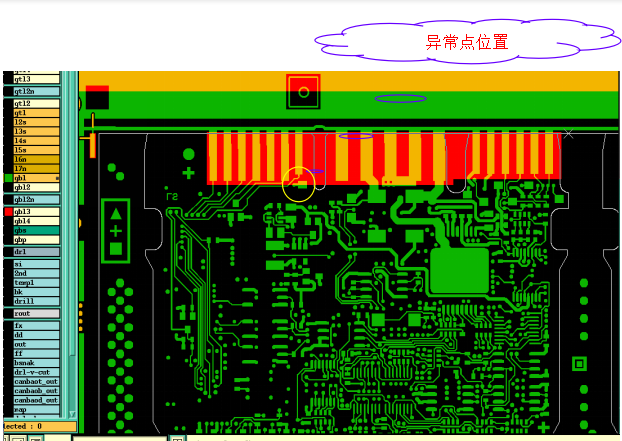

              外層（3）GBL4：

                                                                           圖2
          在做外層（3）蝕刻引線圖形時，缺陷點位置完全被干膜層保護，但錯用成編號3的菲林，此點就有一部分處于開窗狀態，見圖一，過蝕刻后就出現規則的PAD缺損異常。

三、結論：
          此次異常的產生完全起因于lot卡MI菲林編號指示錯誤，導致外層用錯菲林。請設計立即進行ECN變更，并提交責任人。

?

??

?
