[導讀] 12月15日，測試反饋27101C16 HDI板金手指上端連接線多處開路異常，共涉及報廢面積4.88m2

一、 背景：

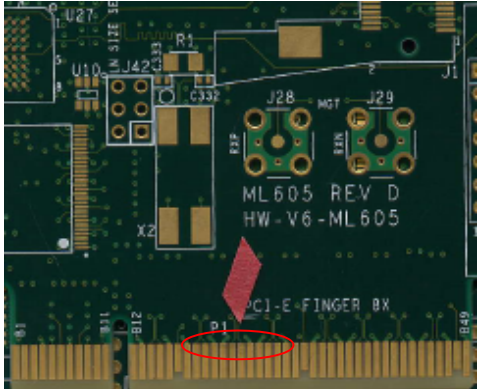

          12月15日，測試反饋27101C16金手指上端連接線多處開路異常，共涉及報廢面積4.88m²，不良圖片如下：

二、原因調查：
      1、MI流程簡析
       此板為長短金手指板，主要MI流程如下：
……外層圖形……外層蝕刻→外層AOI→引線蓋阻焊油→外層圖形（2）→電金手指→阻焊前塞孔→絲印阻焊→外層圖形（3）→外層蝕刻（2）……

2、分析調查
        依不良實板分析，金手指上端0.9mm以內沒有電上金，而MI要求金手指及金手指上端0.9mm以內全部電金處理，說明外層圖形（2）（金手指開窗圖形）開窗偏小異常，即金手指上端0.9mm以內根本就沒有開窗導致沒有電上金。而對比CAM資設計來看，可斷定是在制作外層圖形（2）時，生產誤用成外層圖形（3）的菲林，如下圖示：

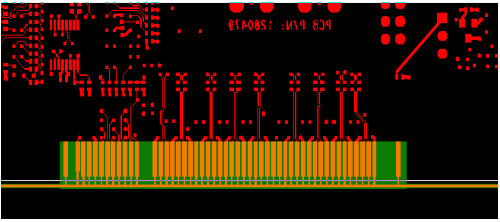

                            外層圖形（2）（金手指開窗圖形）

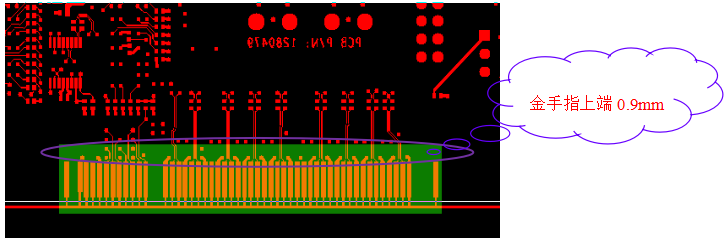

                           外層圖形（3）（蝕刻引線開窗圖形）

3、理論分析
       因金手指上端0.9mm以內沒有電上金，表面為電鍍銅，而在蝕刻金手指引線時金手指及金手指引線全部是開窗狀態，故金手指上端的電鍍銅會受到蝕刻藥水的攻擊，尤其是線路的連接處表現最為明顯形成開路狀態，金抗堿性蝕刻故金手指表面的金不受任何影響；而過孔連接位因?yàn)楸容^寬，蝕刻后沒有完全開路，但是在100X放大鏡下觀察有明顯被蝕刻藥水咬蝕的痕跡。
三、結論：
       此次異常為外層生產用錯菲林導致，即外層圖形（2）錯用成外層圖形（3）的菲林，請外層查找相關責任人。并在部門內進行宣導。

?

??

?
