在線查找HDI板批量孔無銅詳解

來源:品質部 ?????作者:YX ?????發布日期:2019-08-28?????

鋁基板,pcb多層板,深圳線路板廠-創盈電路

[導讀] 12月4日、5日在2#圖形電鍍線生產板B016726C1499B在過四線測試時發現阻值偏高,切片分析發現銅厚偏薄,共計報廢11.14M2

一、 異常問題描述:
12月4日、5日在2#圖形電鍍線生產板B016726C1499B在過四線測試時發現阻值偏高,切片分析發現銅厚偏薄,共計報廢11.14M2,詳細如下:
生產日期 生產型號 生產數量 異常數量 不良率 報廢缺陷 報廢面積
12月4日 B016726C1499B 816SET 235SET 28.8% 孔銅偏薄 11.14㎡
二、 生產過程調查:
1、型號特點:板厚1.52mm,最小孔徑:0.2mm,厚徑比:7.6:1.
2、此板近期生產信息:
電鍍線 日期 生產數量 PNL/架 鍍銅參數 電錫參數 夾板位置 采用的電流紙 報廢面積 備注
2#圖電線 12月5日 136PNL 7 0.85ASD*120MIN 1.3ASD*10MIN 長邊 2018.10月出的舊系統電流紙 11.14㎡ 打氣
1#圖電線 12月7日 36PNL 7 0.85ASD*120MIN 1.3ASD*10MIN 長邊 2018.11月出的新系統電流紙 0 噴流
       備注:優化后電流紙要求夾板短邊,舊系統電流紙要求夾板長邊。(調查要求夾板長邊的原因是為了改善板內線路夾膜異常,故按照此板線路的布線特定為夾長邊電鍍)
      3、12月5日生產板過四線測試時出現阻值偏高,問題孔的阻值均在3.5毫歐以上,部分孔測試結果出現開路現象,后續將此批板136PNL全過四線測試,不良率:28.8%。   12月7日生產板經四線飛針測試,結果合格。
     4、對不合格板追線找點切片分析銅厚,阻值為3.79毫歐的切片銅厚最薄處僅7.81um左右,阻值為3.3毫歐的切片銅厚最薄處10um左右,仔細觀察切片孔口未發現孔口批峰、孔內異物不良。
     5、對12月5日在2#圖電線生產其他產品進行排查,只有此型號出現大批量的孔銅異常,其他同時期生產的產品并無反饋。
 三、 原因分析
      對問題孔進行切片分析:

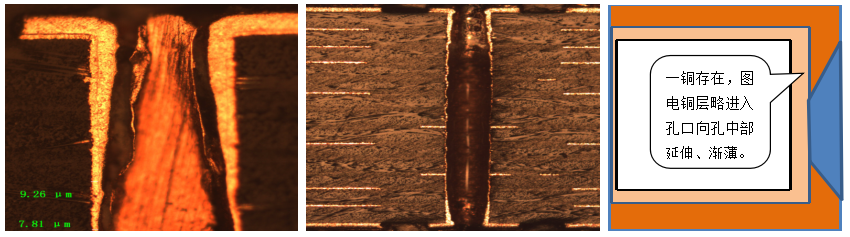

                     阻值3.79毫歐                                                                   整體孔圖
        1、由以上圖片分析可看出: 小孔內殘留氣泡,藥水在小孔內無法灌穿,導致二銅由孔口向孔中逐漸變薄直到消失,從而出現孔中間銅厚偏薄。
        2、根據過程調查及切片分析,我們將氣泡產生的原因鎖定在打氣方面,進一步分析如下:

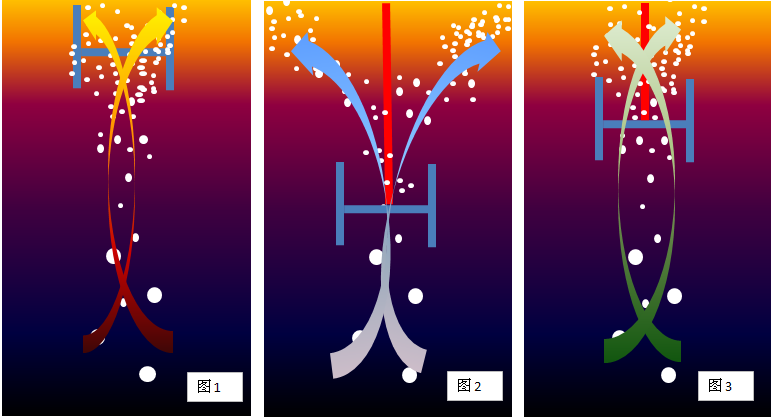

             a、當沒有產品生產時,液面的氣泡會集中于浮架的內部和陽極兩側,如圖1所示
             b.、當產品尺寸較大時,浮架無法限制氣泡并由于水流的方向走向陽極兩邊,氣泡不會受固于浮橋內,如圖2所示;

             c. 當板尺寸較小時,浮架下沉較少,則會如圖1情況相似,大部分的氣泡會存在于浮橋內無法及時散去;
          3、浮架深度100mm左右,此板PNL尺寸為311mm*590mm,在2#圖電線夾長邊生產,浮架下沉較少,造成板面氣泡因浮架阻礙無法溢出,殘留孔內,最終導致孔內未鍍上二銅。
          4、 問題板電測后追點,不良點均規律性的出現在板中略靠浮架的一條直線帶上,剛好為氣泡聚集區。
四、 結論:
          1、 此次事故的根本原因?yàn)楣に嚥吭诔鲭娏髦甘緯r(shí),因考慮改善夾膜異常,錯將夾長邊電鍍的板子放在2#圖形電鍍線進行生產。孔內氣泡未能排出,導致孔內異常批量報廢。
          2、 由工藝出文件界定:根據不同板厚、不同長寬比的板的圖電夾板方式。

?

??

?
