[導讀] 根據GME現有的生產線能力，評估出不同表面銅厚、GBA盤徑大小情況下，不產生賈凡尼效應的Au/Cu比，以指導PE在設計時做不同的線寬、GBA盤徑的補償，防止賈凡尼效應的產生。

一、目的
        根據GME現有的生產線能力，評估出不同表面銅厚、GBA盤徑大小情況下，不產生賈凡尼效應的Au/Cu比，以指導PE在設計時做不同的線寬、GBA盤徑的補償，防止賈凡尼效應的產生。
二、實驗準備
        2.1 測試設備

編號	設備名稱	工序	生產商	設備規格型號	測試前檢查項目	目標值
1	OSP線	OSP	宇宙	－	設備運轉良好，各參數達到SOP要求	－
2	線寬測量?jī)x	QE	－	－	設備運轉良好	－
3	金相顯微鏡	QE	－	－	設備運轉良好	－

       2.2 測試涉及的物料

物料名稱	供應商	規格型號
PCB板	GME	-
OSP藥水F2	殷田	F2

      2.3分工及職責

部 門	職 責	負責人
ME	（1）負責評估計劃的制訂； （2）統籌整個工程試驗活動的進行，監控評估階段的生產（工藝流程、工藝參數等）； （3）負責最終試驗報告的整理發出；	羅賢林
QE	（1）負責同ME一起共同制定相應的評估計劃、測試項目等； （2）協助監控整個評估階段的生產過程并對測試結果進行評判； （3）收集提供相關的測試數據報告，同ME共同出具評估報告；	李濤
QC	負責根據ME/QA的指示操作設備進行測試板的生產，并按照要求做好相應的參數記錄；	胡志嘉/周學鋒
PE	負責不同盤徑的設計，及提供相應的菲林。	伍斌


      2.4 評估方法
          2.4.1評估的原理
          賈凡尼效應原理：OSP微蝕溶液中S2O8^2-、Cu²⁺(由于S2O8^2-的氧化性強于Cu²⁺，所以一般不會出現Cu的沉積)離子都是接受陰極的電子的氧化性物質，起陰極去極化的作用，即可稱為去極化劑，因?yàn)殂~腐蝕和去極化劑的還原同時進行，所以S2O8^2-也叫做腐蝕劑，在腐蝕電池作用的同時，正常的微蝕作用依然存在：
Cu+ S2O8^2-→Cu²⁺+2SO4^2-     Cu-2e→Cu²⁺     E0 Cu²⁺/Cu=+0.337V  ； S2O8^2-+2e→2SO4^2-   E0 SO4^2-/ S2O8^2-=+2.01V

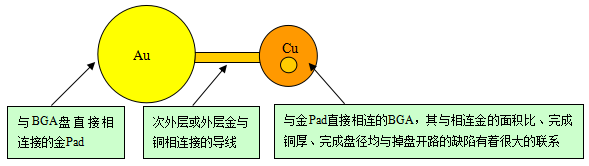

        在以上微蝕+腐蝕的作用下，蝕銅量將會大大增加,且原電池反應的作用要比正常微蝕作用大很多，由于賈凡尼效應導致的盤徑偏小進而在客戶端出現了掉盤、開路等缺陷，一般賈凡尼效應均發生在與金面直接相連的BGA盤，而且均為大陽極、小陰極的設計，即金銅面積比較大的情況下，圖示如下：

        根據兄弟公司的試驗研究及業界的經驗，在同一系列OSP藥水情況下，BGA盤徑、表面銅厚及不同的Au/Cu面積比為影響賈凡尼效應的主要因素；通過DOE試驗來抓取出在實際生產中造成此類缺陷的顯著因子及賈凡尼效應的規律，從而來優化設計、指導設計、生產，最終杜絕掉盤開路缺陷的發生。
        2.4.2評估內容及方法
           2.4.2.1 試驗板設計

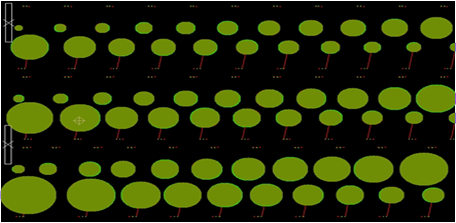

           要求每個set內含有不同盤徑、不同金銅面積比的設計要求每個set內含有不同的走線方式（次外層H孔走線連接、外層直接走線連接），按照上述要求設計的試板圖形如下：

     注：上圖中數字編號表示Au/Cu面積比從50:1→200:1變化；
          2.4.2.2試驗流程設計
           菲林設計――內層干膜圖形轉移――壓板――鉆孔――PTH――外層干膜圖形轉移――圖電――SES――SM――ENIG――OSP
         2.4.2.3 測試內容

     注：1. 最小的BGA銅PAD盤徑設計為200um；
             2. 表中的空白為過OSP線試驗后的BGA銅PAD盤徑大小。
      2.5 環境室溫；

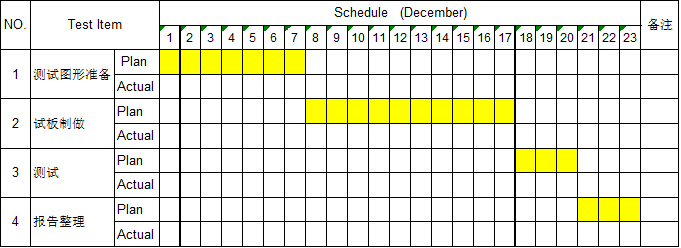

三、評估計劃進度 Schedule

    （以上實驗的進展依據生產安排來進行?。?br />

?

??

?
