[導讀] 74072C04A2于11月3日22：05壓合，共4PNL，11月4日白班出爐后，檢板發(fā)現(xiàn)全部起泡報廢,面積0.3㎡。

一、 問題描述
       74072C04A2于11月3日22：05壓合，共4PNL，11月4日白班出爐后，檢板發(fā)現(xiàn)全部起泡報廢,面積0.3㎡。
二、 原因調(diào)查：
      1、 此板內(nèi)層芯板使用的是Rogers RO4350B 板材，PP為Rogers RO4450B，經(jīng)查生產(chǎn)記錄，沒有PP裁切記錄和抽濕記錄。按文件規(guī)定（不含銅芯板厚度≥0.3MM的芯板不用烤板）此內(nèi)層芯板可免烤板。

      2、 此板11月3日7:00左右在4#棕化線棕化,當班該線未見異常。

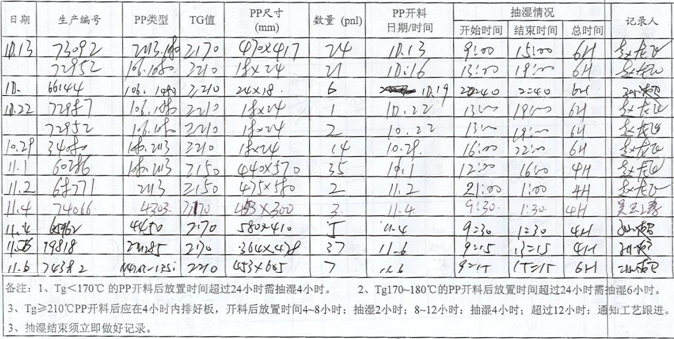

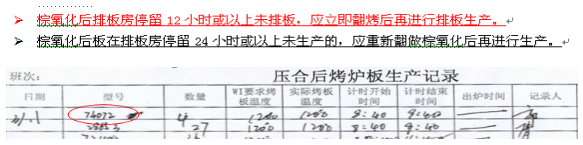

      3、 此板壓合時間11月3日22:05，棕化板在無塵房存放時間15小時，（文件規(guī)定及烤板記錄見下圖）按照文件規(guī)定，此板需要按照120°1H參數(shù)進行烘烤。

      4、 此板按要求采用Rogers001參數(shù)壓合，當班壓機沒有異常。
      5、 將起泡板剝板后發(fā)現(xiàn)起泡均發(fā)生在PP與外層銅箔之間，且起泡位置PP、銅箔均很光滑，表現(xiàn)為水汽異常所致。
三、 補料板跟進情況
        棕化板4PNL于11月5日8：50-9：50用120℃1H參數(shù)烤板，于11月5日13：33-16：55在1#壓機生產(chǎn)，該壓機當班沒有異常。按要求采用Rogers001參數(shù)壓合，結(jié)果未見起泡異常。（PP片裁切后立即使用）

四、 結(jié)論
      結(jié)合以上分析，此板整批起泡的原因判定為PP裁切后停放時間過長， PP吸潮，導致壓合過程中因PP有水汽而起泡。
五、 要求
     1、 請壓合部門嚴格按照WI文件要求管控內(nèi)層芯板及PP片排版的停放時間，對超時停放的物料按照要求處理（烤板、抽濕等），避免類似異常的發(fā)生。
     2、 請?zhí)峤粚е麓伺繄髲U的責任人。

?

??

?
