[導讀] 74437C10A1二次壓合38PNL，35PNL嚴重層偏，共計報廢35PNL+5SET，面積8.6㎡。

一、 問題描述
         74437C10A1二次壓合38PNL，11月5日晚班打靶發現批量層偏，白班全照X－RAY，發現1PNL OK，2PNL輕微層偏，35PNL嚴重層偏，共計報廢35PNL+5SET，面積8.6㎡。
二、 原因調查：

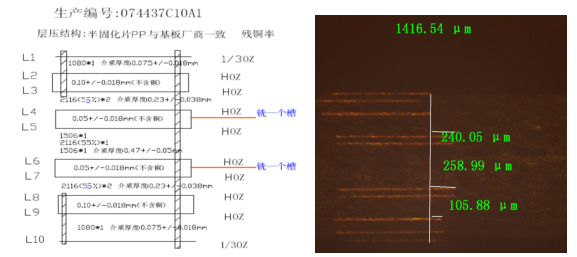

         此板一次壓合L1-3、L8-10層盲孔層，然后二次壓合L1-10層，非盲孔層為L(zhǎng)4/5、L6/7。經切片分析為非盲孔層（L4/5、L6/7）與盲孔層（L1/3、L8/10）之間漲縮不一致導致的層偏。測量發現，非盲孔層L4/5和L6/7層較其它層拉長，是導致此板層偏的主要原因。

三、緊急措施
      暫停已投料的補料板，由工藝對生產參數進行優化，按新參數進行試板，試板結果合格后再批量生產。
四、 緊急措施驗證
      試板控制要點：
         1. 將L4-5/L6-7 烤板，烤板條件：160℃  2小時
         2. 排板方式：必須使用普通鋼板排板，排板層次7層
         3. 壓合層數：H-TG011
    試板結果：
      4PNL試板均存在層偏現象，層偏程度為60um-90um，雖然較之前有所改善，但控制難度較大。已投料批量板按以上參數進行控制，生產過程中由PQA及工藝共同跟進生產。
五、 預防措施

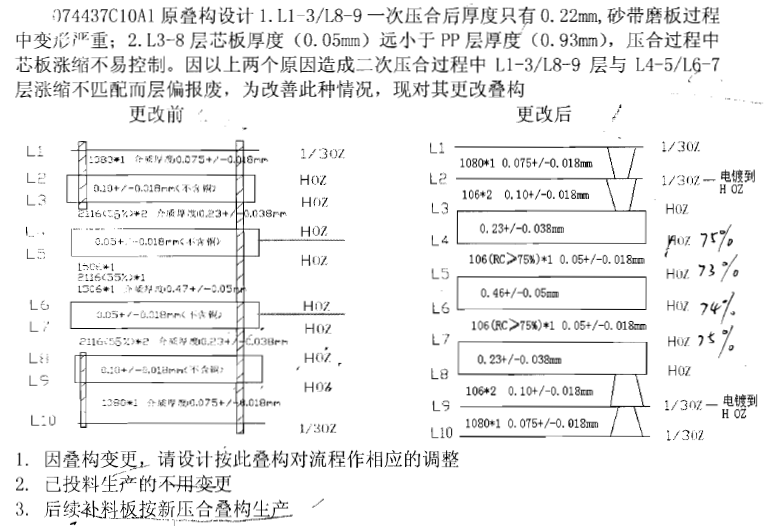

      經工藝討論決定，優化此板的壓合結構以解決內層芯板漲縮系數嚴重不一致問題。后續投料按照新壓合結構生產。（優化后壓合結構見下圖）

?

??

?
