[導讀] FQA在做出貨報告抽測該板時發現生產型號為B072579H06A1的生產板金厚不夠，此板共3.9m2報廢。

一、 背景：
        1.1  11/16日，F(xiàn)QA在做出貨報告抽測該板時發現生產型號為B072579H06A1的生產板金厚不夠，MI要求：電厚金按鍵位成品金厚≥0.254UM，金手指位置成品金厚≥0.76UM；實際X-RAY抽測的金厚為按鍵位：0.09-0.28UM，金手指位0.60-0.89UM，不符合客戶要求。此板共3.9m²報廢。
        1.2 B072579H06A1此板11/21日報廢的面積為：3.02 m²報廢，報廢原因?yàn)榻鹗种干襄a，不符合客戶的要求。

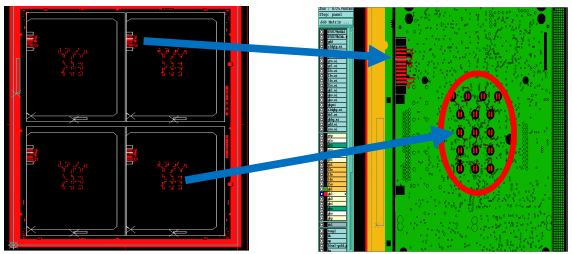

報廢缺陷產生的位置如圖所示（金手指位和按鍵位）：

二、目的：
        排查并分析此板的報廢原因以及調查制作過程中存在的人為操作漏失，為后繼改善提供依據和方向。
三、結論：
       通過針對生產線的首板檢查記錄，ＬＯＴ卡記錄以及當時經過核對的郵件記錄、ＭＩ資料的查詢及向員工了解，總結出此板問題產生的原因如下：
        1、產生金厚偏低的直接原因是電厚金生產時，未按照WI的要求做首板就批量生產，導致整批板子金厚偏薄。
       ２、產生金厚偏低的間接原因是物理實驗室人員對金鎳厚度不達標，未要求制造部再次進行首件確認就蓋合格章，IPQA誤判為該板金厚測試合格而對該板放行；
       3、金手指上錫的主要原因?yàn)樵O(shè)計上存在一定缺陷，需從流程設計和工藝參數上進行適當?shù)膬?yōu)化；
四、過程調查：

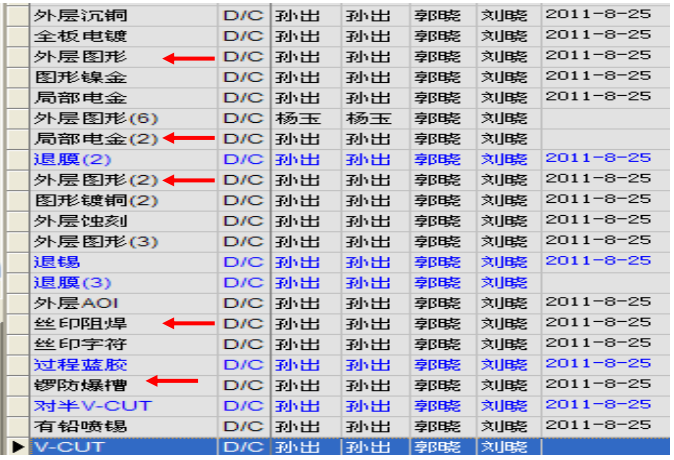

        4.1從流程制作上來分析，此板出現金厚不夠的工序主要為：阻焊返工磨板/外層前處理/電厚金鍍層厚度不夠。
        說明：從箭頭所示上述工序存在對鍍金層有磨損的隱患，外層工序目前只有2臺前處理機（1臺陶瓷刷/1臺不織布刷+火山灰），眾所周知，外層前處理之磨刷切削力磨一次損失量至少在1.0UM以上，多次磨板甚至?xí)?dǎo)致鍍銅板孔口露基材，而電金板的金層厚度才0.4UM。
流程上外層圖形（6）/外層圖形（2）/外層圖形（3）都要貼膜，其中外層圖形（6）在貼膜之前局部電金未退膜是肯定不會磨板的，我們假設這三個流程外層都磨板了，那么金層都會被磨掉。從FQA反饋的數據來看，金厚最高還達到0.28-0.89UM，另去外層前處理了解，員工回復說：金板貼膜都要關閉磨刷生產。另外層AOI/阻焊工序IPQA也未發現有整批掉金層露鎳的外觀問題?？梢耘懦鈱庸ば蚰サ艚饘?。
另查詢并核對C-EG-110（《局部電金操作指引》），此板電金部分之流程設計符合該指引要求！
        4.2收到FQA反饋金厚問題之后，品保立即對此異常進行了調查，11/14日阻焊IPQA的對該板的檢驗情況之相關信息如下：

     說明：從該批板的檢驗信息來看，IPQA吳春梅共檢查329PNL，不良為塞孔不良1PNL，IPQA李曉紅已放行，排除阻焊返工再次磨板的動作。

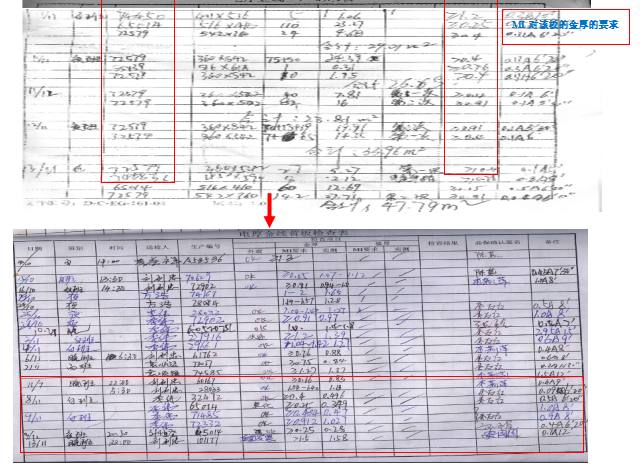

     4.3調查該板電厚金線的生產記錄，發現如下異常：11/11日到11/13日72579有生產數量之記錄，但是未有首板檢查記錄，也未有IPQA備注對該型號的確認簽名。

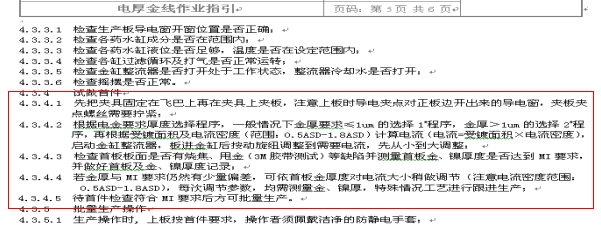

       4.4調查工藝文件對電厚金的首板控制方法，在工藝文件編號C-EG-161（《電厚金線操作指引》），4.3章節中規定試做首件，待首件符合MI要求后方可批量生產，文件截圖如下：

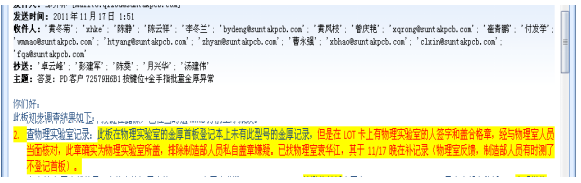

     4.5 調查72579在物理實驗室的測量結果，物理實驗室的金厚測量登記本上無此型號的測試記錄，但LOT卡上有蓋章，當時已找物理室人員袁華江當面確認，當時的相關信息確認情況：

         說明;物理室人員未去核對此板的金厚測試情況，就蓋合格章，人員品質意識較弱。
      4.6金手指上錫調查狀況：

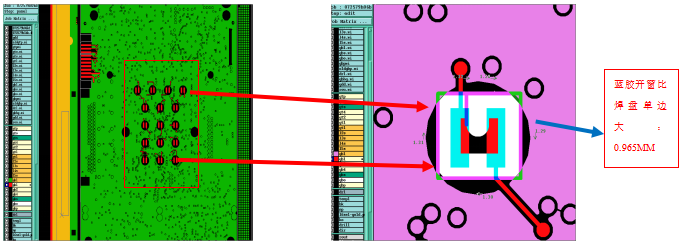

         4.6.1 該板為按鍵位金手指上錫，設計上存在一定缺陷;設計圖片如下：

      說明：該板的設計為:在相對應的按鍵位另一面整板為噴錫面無電金位置，且過孔雙面蓋油環繞在按鍵位四周，當覆蓋藍膠后噴錫，錫渣在前后風刀壓力和氣流的作用下，吹出的錫鉛焊料在高溫的作用下流動滲入到鍍金層造成金層上錫;另此板藍膠開窗面積過?。▎芜?.965MM）又不能加大開窗，絲印時藍膠嵌入電金層側蝕區造成噴錫后藍膠難以撕掉。
 五、改善建議：
      總結上述調查過程，，故建議按如下措施改善：
      1、 組長/領班必須嚴格要求作業員按WI指引進行操作，特別是對新進員工進行現場指導；
      2、 物理實驗室人員在蓋合格章時必須核對該型號板的金厚和鎳厚是否合格，不可盲目蓋章；
      3、 品保PQA將制造是否按要求做首板這一WI控制內容加入PQA稽核表中進行不定時稽核；
      4、 按鍵位上錫的改善，建議設計部向客戶詢問此板雙面蓋油孔是否可以變更為塞孔制作，如客戶說不允許變更，將印藍膠方式改為貼耐高溫紅膠帶的方式作業，貼完耐高溫紅膠帶后必須使用熱壓轆壓板（橫/豎各壓一次），返噴錫時必須重新貼紅膠帶再返工；
      5、 針對此板貼紅膠帶作業會產生孔內藏錫珠的隱患，阻焊印刷時要調整對位，不能擋點偏位導致阻焊塞孔（上批板未發現有此問題），此板阻焊未塞孔時，因孔徑只有0.45MM，表面處理工序需要調整噴錫機的工藝參數進行測試（噴錫前加烤：150度*30MIN），在保證紅膠帶貼緊的前提下，可以采取延長浸錫時間、吹氣時間/加大風刀壓力/調整前后風刀的錯位距離/調整掛鉤的上升速度的做法，使得這幾個參數能夠最優的搭配。

以上，報告完畢！

?

??

?
