[導讀] 11/17日，F(xiàn)QA做出貨切片時發現生產型號為68850E08A1的生產板油厚超標，MI要求銅面油墨厚度為：12—50um,實際切片大銅面油墨厚度超出客戶要求，此板共5.8m2待報廢。

一、 背景：

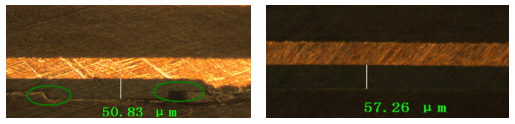

11/17日，F(xiàn)QA做出貨切片時發現生產型號為68850E08A1的生產板油厚超標，MI要求銅面油墨厚度為：12—50um,實際切片大銅面油墨厚度超出客戶要求，此板共5.8m²待報廢。問題板切片圖片如下：

 二、目的：
        分析在制作過程中存在的漏失，明確后繼生產過程中的控制要點。
 三、結論：
      通過針對產品的檢查記錄、ＬＯＴ卡記錄、ＭＩ資料的調查及員工訪談，總結出此板問題產生的原因如下：
      1、 產生油厚超標的直接原因是一次油印刷時有擋點偏位，未作返洗直接使用３６Ｔ網加印；
      2、 LOT卡中注明此板需加印二次油，作業員工只是簡單執行絲印兩次阻焊，未關注油墨厚度。
      3、 切片制作不規范，首板切片顯示油厚合格，對品質的判定產生干擾。
四、過程調查：

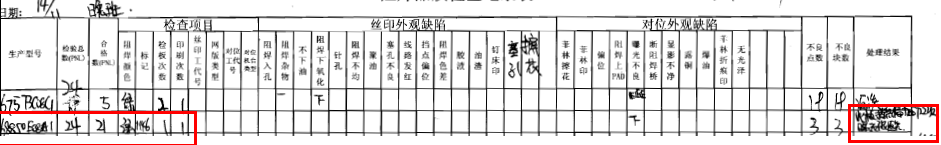

     １、系統阻焊過帳時間為11月15日，通過查詢11月14日、15日兩天的IPQA檢板記錄，一次油檢板檢板員為張本芳；二次油檢板員為胡青蛇，檢板缺陷為擋點偏移、曝光不良；檢板記錄示截圖如下：

2、MI要求此板為絲印兩次，MI相關截圖如下：

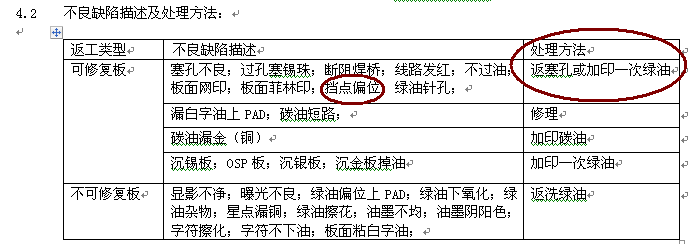

       3、調查工藝文件對此類缺陷的處理方案方法，在工藝文件編號C-EG-026（《阻焊返工板操作指引》），4.2章節中規定此類不良板的返工方法為加印，文件截圖如下：

         4 、調查油墨厚度FA，物理室切片人員為聶依，切片顯示線面/線角油墨厚度為40um/35um，能夠滿足客戶要求，但是在FQA出貨時切片顯示，油厚基本上超過50um（共打了8個切片，只有一個為48um其它均超過50um，最厚的一個為68um），油厚FA相關情況截圖如下：

       5、調查客戶要求，MI設計與“絲印次數2次”的要求，，客戶原始資料品質要求按規范ASP-6，，查詢ASP-6原始文件，客戶對油墨厚度要求與MI有差異。客戶要求線角最小為8um，MI要求線角最小為10um；在現有存檔的文件要求中，沒有找到此類板需要絲印兩次的要求（表銅48um）。相關截圖如下；


  五、改善建議：
          總結上述調查過程，發現現有的指示性文件產生的偏差較多，MI、WI的規定不能滿足客戶的要求，過程FA控制不能滿足品質的要求，故建議按如下措施改善：
         1、 工藝應當更新《阻焊返工板操作指引》，現在越來越多的客戶投訴油厚偏厚問題，需對加印的范圍及方法作進一步的規定并培訓員工。
         2、 工程部對中山雅達客戶銅厚小于2OZ的MI進行排查，取消印2次油的要求（客戶特別要求除外）；
         3、 工藝部需對所有終端為艾默生客戶的高壓、非高壓類板的油厚標準進行規范；

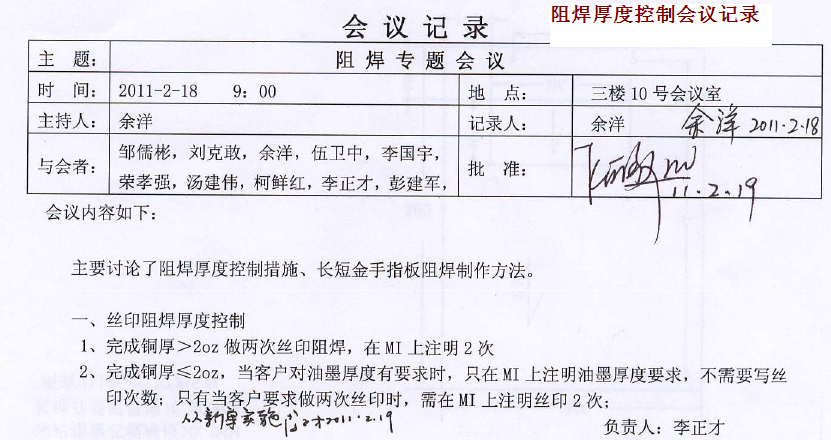

         4、 對MI要求作修改需取消會議記錄、聯絡單等方式，需出規入工程制作WI的規范中；
         5、 對IPQA進行油墨厚度允收標準、油墨厚度對客戶品質的影響等相關知識的培訓，防止此類問題重復發生；
         6、 物理室需對油厚FA切片偏差進行分析，并制訂相關方法。

?

??

?
