一、多層板壓合結構計算方法：

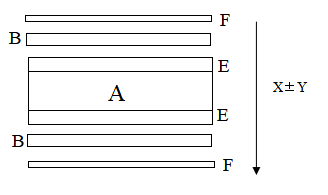

以上壓合結構中各字母表示如下： 以下單位均為MIL
A：內層板厚（不含銅）                B：PP片厚度
E：內層銅箔厚度                            F：外層銅箔厚度
X：成品板厚                                    Y：成品公差
計算壓合上、下限，通常錫板為：上限-6MIL，下限-4MIL
                                            金板為：上限-5MIL，下限-3MIL
比如錫板：上限=X+Y-6MIL
                    下限=X-Y-4MIL
計算中值：中值=（上限+下限）/ 2
              ≈A+第二層銅面積% * E+第三層銅面積% * E+B * 2+F * 2
 以上常規的四層板內層開料比成品小0.4MM的開，用2116的PP片壓單張
對于特殊的內層銅厚和外層銅厚大于1OZ以上的在選擇內層板料時要把此銅厚考慮進去。
二、計算壓合公差：
上線=成品板厚+成品上線公差值-電鍍銅厚、綠油字符厚度（常規0。1MM）- 理論計算的壓合后的厚度
下線=成品板厚-成品下線公差值-電鍍銅厚、綠油字符厚度（常規0。1MM）- 理論計算的壓合后的厚度
三、常用的PP片類型：
  PP            KB                   SY
1080     0.07MM         0.065MM
2116     0.11MM         0.105MM
7628     0.17MM         0.175MM
7630     0.2MM
一般兩個含膠高的PP片勿一起使用，內層銅皮太少時請用含膠量高的PP片.
1080 PP片致密度最高，含膠量低，盡可能不要壓單張，最多只能壓2張.
2116、7630 PP片只可壓單張、2OZ以上的厚銅板內層不能用單張PP壓.
7628 PP片可壓單張、2張、3張、最多可壓4張


?

??

?
