[導讀] 本文主要介紹了PCB 化學沉銀表面處理工藝的賈凡尼效應的產生原因及生產控制方法。首先介紹了賈凡尼效應產生的必然性，然后對幾個主要影響因素進行試驗分析，最終得出控制賈凡尼

        本文主要介紹了PCB 化學沉銀表面處理工藝的賈凡尼效應的產生原因及生產控制方法。首先介紹了賈凡尼效應產生的必然性，然后對幾個主要影響因素進行試驗分析，最終得出控制賈凡尼效應的方法。

　　1. 前言
　　由于RoHS( 減少有害物質)的法規限制了PCB 制造和板子組裝中鉛、鎘、汞和六價鉻化合物的使用迫使電路板的生產廠家從使用熱風整平焊接轉向使用無鉛替代品。一般來說，在電路板的制造中通常使用的無鉛表面涂飾工藝有下列幾種：HASL 、OSP （有機可焊性保護涂飾材料）、化學鍍鎳/浸金、化學鍍鎳/ 化學鍍鈀/浸金、浸錫、浸銀，以及電鍍錫。較之其他幾種工藝化學浸銀又有它自身的優點：化鎳浸金制程在PCB 制作上操作困難，成本昂貴。有機保焊劑在PCB 制作上操作簡易，成本低廉，但是在裝配上受到限制?；瘜W(xué)浸銀可讓線路十分平整，適用于高密度線路，密腳距的SMT （表面貼裝），BGA （球腳陣列封裝）及晶片直接安裝。化學浸銀操作簡單，成本不高，維護少，使用相對小型設備可有高產能?；谶@些優點，化學銀被更多的應用于PCB 的表面處理。
　　2. 化學銀及賈凡尼效應原理
　　眾所周知，化學沉銀的反應機理非常簡單，即為簡單的金屬置換反應，其反應過程可以表達為：
　　　　　　　　　　　　　Ag＋＋e—=Ag E=0.799
　　　　　　　　　　　　　Cu+++ 2e—=Cu E=0.340
　　　　　　　　　　　　　2Ag＋＋Cu=2Ag+Cu++ E=0.459

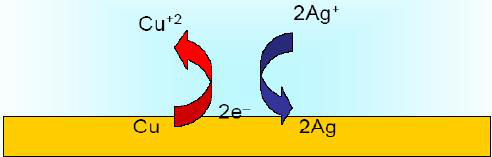

　　正常情況下反應自發進行，可用下圖表示:

　 　化學銀層經過一定厚度的沉積，就可以實現對銅面的保護，順利完成焊接保護的使命，但是往往事與愿違。沉銀過程中并非一帆風順，我們都知道PCB 表面經過油墨印刷后才進行表面涂覆處理，而油墨印刷后PCB 的銅面將會呈現另外一種景象?？捎孟聢D表示：

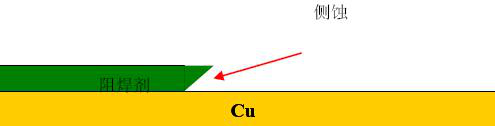

　　阻焊制程中由于顯影的作用油墨或多或少的存在側蝕，因此加工出來的油墨往往呈現下圖的形態：

　　 這種形態的油墨結構就提供了化銀所謂的“賈凡尼效應”發生的良好環境。這種油墨的undercut 通常會形成狹小的裂縫，而裂縫中溶液無法交換，無法提供足夠的Ag 離子。但是在電解質溶液中Cu 不斷的失去電子變成Cu 離子，而與此同時溶液中的Ag 離子又不斷的得到電子，沉積在裸露的銅面。直至溶液中Ag 離子得到電子與Cu 失去電子水平達到平衡，反應才會終止。因此“賈凡尼”出現的位置表現為銀的厚度比正常位置厚。整個過程可用下圖表示：

　　3. 賈凡尼效應的影響因素分析

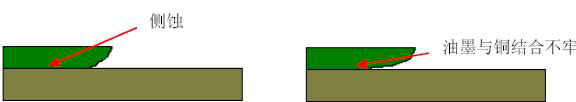

　　通過上面內容介紹可以了解，“賈凡尼效應”的產生實際上有兩個主要因素：一；置換反應存在；二、局部的離子供應不足；關于置換反應，化學沉銀、化學沉金等很多沉積本身都是此類反應，但是問題的關鍵是反應的程度。拿化學銀和化金來講，化學浸金的厚度一般在0.05～0.1um，而化學銀的厚度一般在0.15～0.5um 之間，因此化金沒有的問題發生在化學銀工藝中。而對于局部由于縫隙導致的離子供應不足的問題，筆者認為綠油工藝中可能有兩個因素影響較大：一個因素是油墨的側蝕；另外的一個因素可能是油墨與銅層之間的結合力。對此可用下圖加以說明：

　　簡單的說影響“賈凡尼效應的因素可總結為：化學銀厚度、油墨與銅結合力、油墨側蝕大小
　　3.1 試驗部分
　　試驗主要結合前面分析與實際過程中參數設計了DOE ，選定因子分別為：沉銀速度（決定銀厚）、阻焊前處理磨痕（決定結合力）、油墨型號、顯影速度、曝光級數（三者影響油墨側蝕）

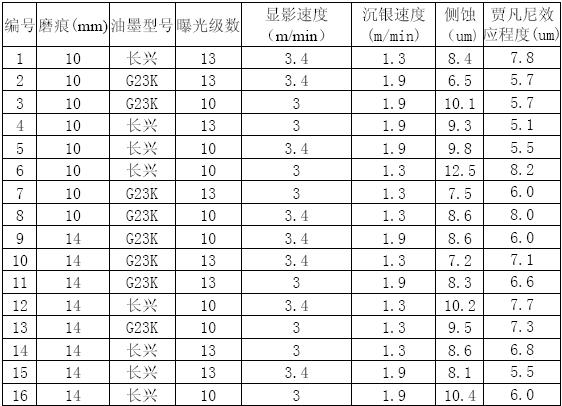

　　3.1.1 DOE實驗的設計及結果

　　注：1、沉銀速度為1.9m/min時，平均銀厚為0.30um，沉銀速度為1.3m/min時，平均銀厚為0.40um。
　　        2、所有試驗結果均符合華為標準線條深度的20％。
　　3.2 數據分析

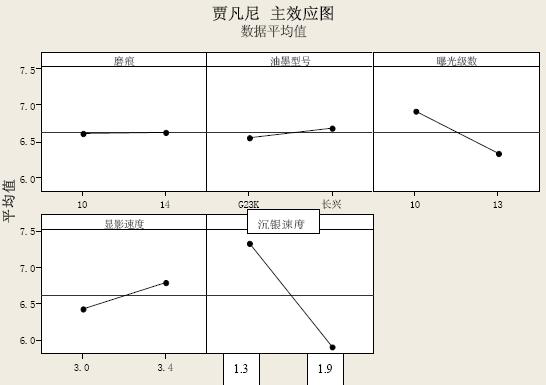

　　3.2.1應用minitab分析，繪出主效應圖如下：

　　從主效應圖中可以看出，在試驗的5個因素中，沉銀速度是影響賈凡尼效應最大的因素，曝光級數也對賈凡尼效應有較大的影響，顯影速度、油墨型號和磨痕對賈凡尼效應沒有顯著的影響。
　　4.生產控制
　　基于以上分析和試驗證明，我司正常的油墨工藝參數可滿足化學銀工藝中賈凡尼的要求。我公司應從以下幾方面控制化學銀的賈凡尼效應：
　　1、首件沉銀厚度控制（0.15-0.3）；
　　2、首件賈凡尼效應確認；
　　3、生產過程中沉銀厚度的抽檢，建立SPC控制；
　　4、生產過程中卡板問題的預防。
　　5.結論
　　沉銀厚度作為化學沉銀的重要指標必須嚴格控制，而且有資料證明沉銀厚度在以上即可以實現對銅面的保護功能，因此建議化學沉銀的銀厚度控制最好不超過0.3um；不同的油墨有不同的參數要求，筆者建議若采用化學銀工藝，不同油墨應對其不同參數下的側蝕進行比較。選擇側蝕較優的參數加工。


?

??

?
