[導讀] 了解2#板電線電鍍均勻性，對負片板銅厚極差的改善提供改善方向。

一、 檢測目的：
        了解2#板電線電鍍均勻性，對負片板銅厚極差的改善提供改善方向。
二、檢測工具：
        A.測試板：開料尺寸:457mm*610mm、板厚1.6mm、表銅厚度1/1OZ
        B.測試儀：CMI 700表銅厚度測試儀，測試單位：um
三、檢測條件：
       A. 電鍍參數：2.0 ASD*60min
       B．藥水參數：CuSO4:56.18g/l    H2SO4:124.3ml/l    Clˉ:57.1ppm（在正常工藝控制范圍）
      C. 測試缸號：2#板電線6#銅缸A巴
四、 檢測方法：

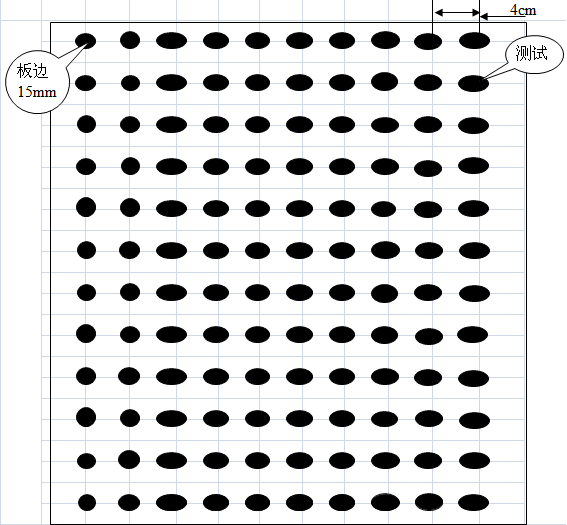

 A. 取點圖例：取點的位置如下圖示,取點標準為:120點；板四邊除去15mm；豎向10列；橫向12排

        B.計算公式：COV%=STD/AVE
           R%=（MAX-MIN）/（AVE*2）
           電鍍均勻性=1-R%
           MAX：一組數值中的最大值；
           MIN：一組數值中的最小值；
           AVE：計算參數的算術平均數；
           STD：總體的標準偏差；

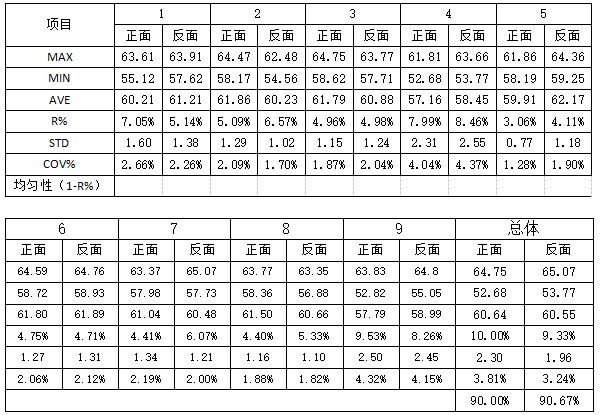

五、 檢測結果

       小結：均勻性符合工藝要求。（接收標準：COV≤8%，總體均勻性≥90% ）

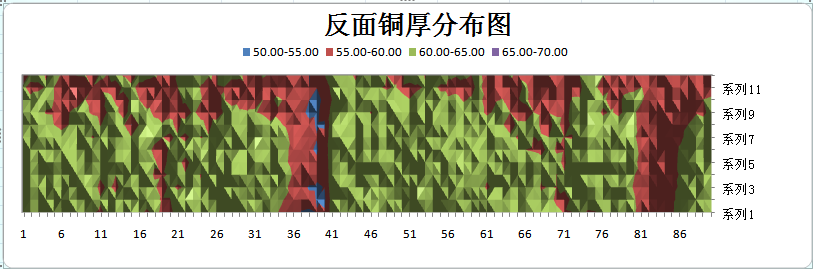

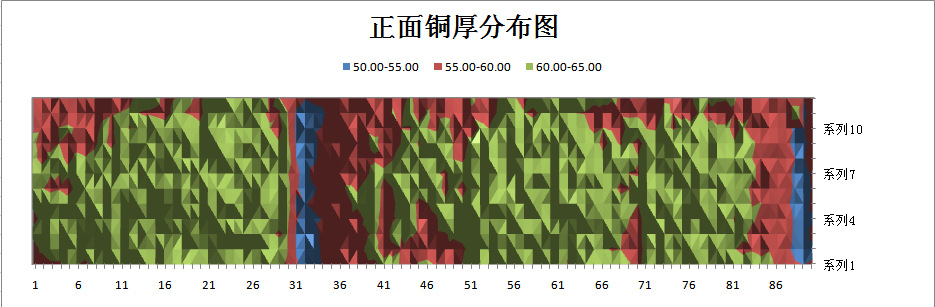

   測試數據見附件：

六、 總結：
         2#板電線總體均勻性：正面為90.00%,反面為90.67%,滿足WI要求，可正常投入生產。

?

??

?
