[導讀] 工廠沉銀線已初步調試OK，9/10日夜班試生產61811 3SET，品保部取板做各項質量檢測，以評估做板試用效果。

一、背景
      工廠沉銀線已初步調試OK，9/10日夜班試生產61811 3SET，品保部取板做各項質量檢測，以評估做板試用效果。
二、測試項目
      1、外觀檢查
      沉銀外觀檢查無銀面不良、銀面發黃、銀面發黑等沉銀外觀缺陷，判定OK

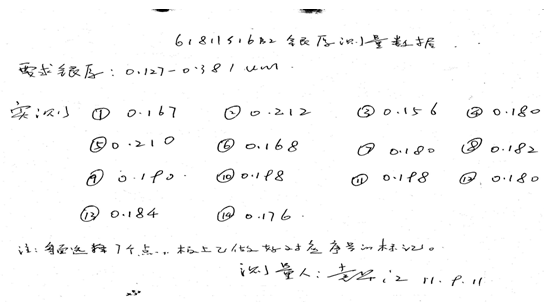

      2、銀厚測量
      測試方法：取1PC每面選取7點（PAD尺寸1.5*1.5MM），共14點，使用CMI900測量銀厚度銀厚測量結果：最大值：0.212,最小值:0.156,全部在MI要求范圍內，判定OK

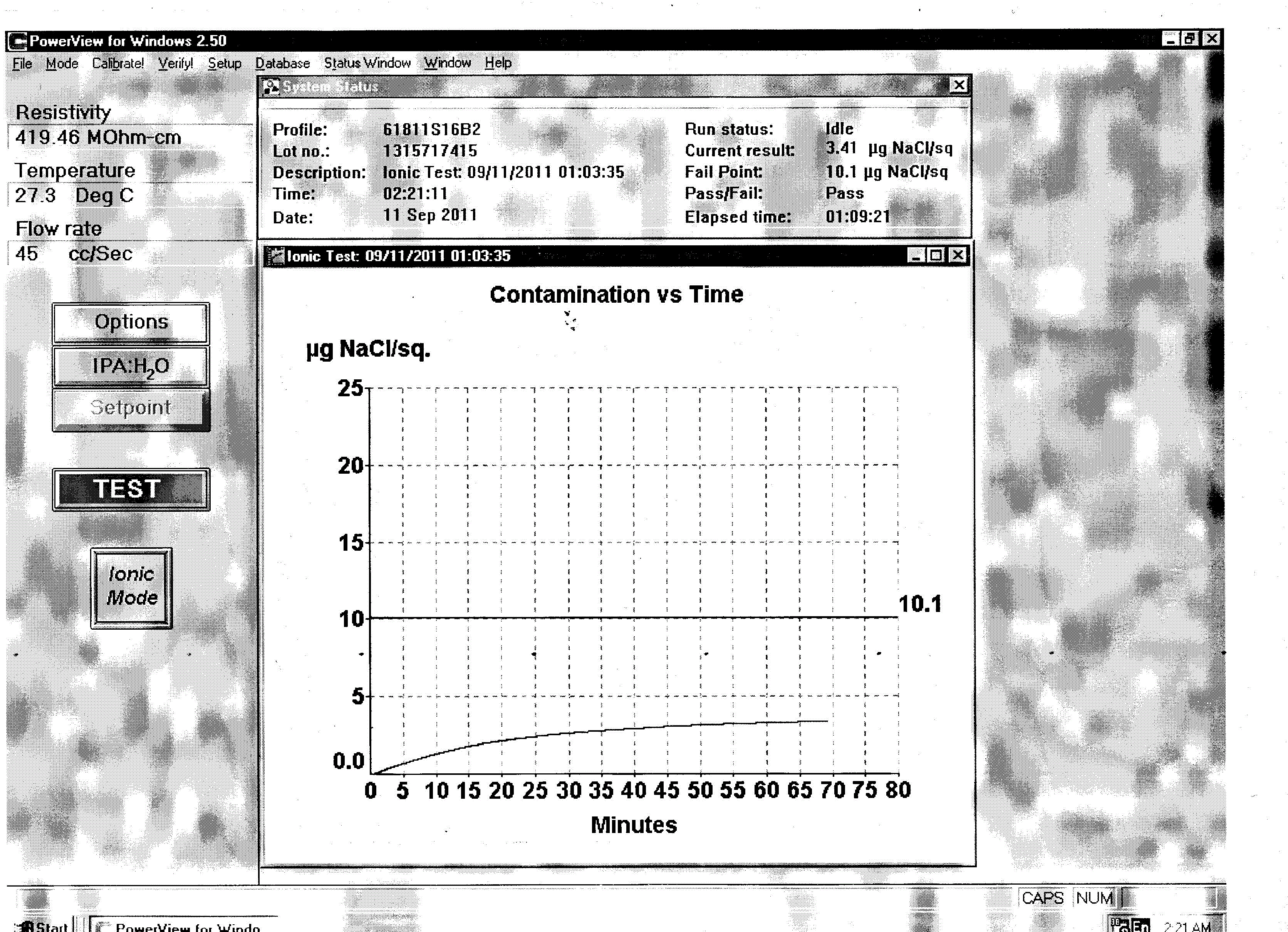

      3、離子污染測試
       離子污染測試結果3.41ug NaCl/sq,要求小于10.1 ug NaCl/sq，判定OK

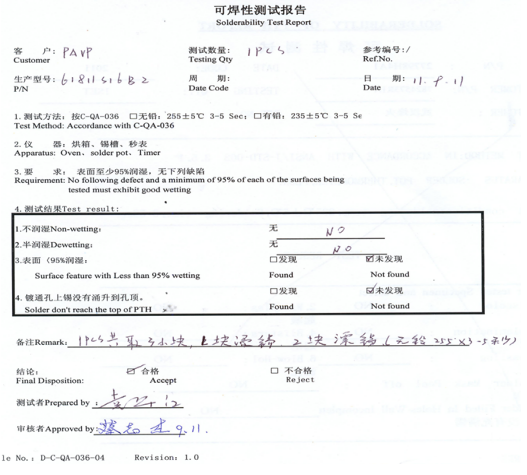

     4、可焊性測試
         測試條件：取1PC切成3小塊,1塊做浸錫,2塊做漂錫(無鉛255℃*3-5S)
         測試結果:上錫飽滿,無縮錫及上錫不良,判定OK

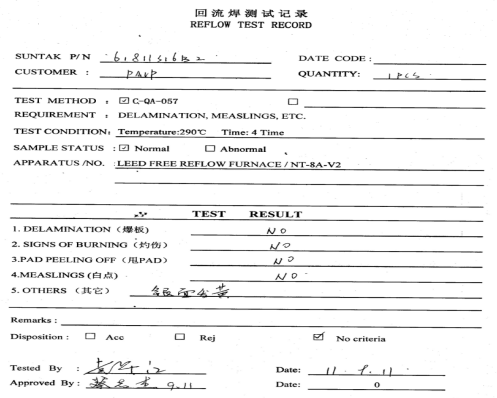

      5、回流焊測試
          測試條件：無鉛回流焊（設定最高溫度280℃，板面最高溫度260℃），4次回流焊
          測試結果：2次回流焊OK，3次回流焊PAD發黃，4次回流焊嚴重發黃，判定REJ


 三、結論
         外觀檢查、銀厚測量、離子污染測試、可焊性測試全部OK，但回流焊測試第3次銀面發黃，判定試板結果NG，不允許開拉生產，請工藝跟進分析原因。

?

??

?
