在設計字符時應該注意的事項

來源：織夢技術論壇 ?????作者：秩名 ?????發布日期：2019-06-22?????

鋁基板,pcb多層板,深圳線路板廠-創盈電路

[導讀] 1： PCB板 字符設計時注意不要和焊盤重疊。如果重疊在焊盤上，PCB板最終制作就會產生殘缺。 2：PCB板字符設計不要放在孔鉆孔上，如果重疊在鉆孔上，PCB板最終制作出來同樣會殘缺。

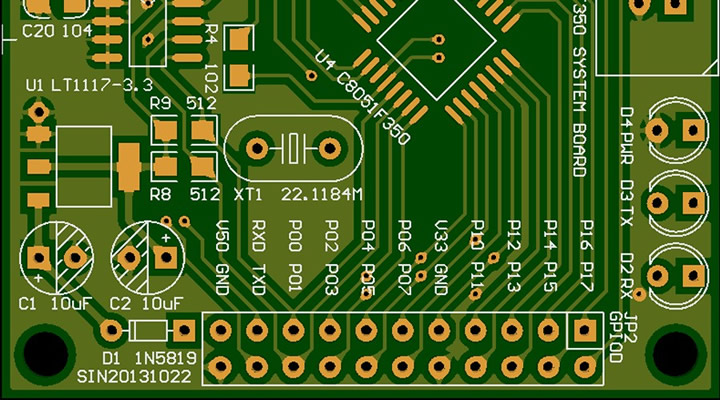

1：PCB板字符設計時注意不要和焊盤重疊。如果重疊在焊盤上，PCB板最終制作就會產生殘缺。
2：PCB板字符設計不要放在孔鉆孔上，如果重疊在鉆孔上，PCB板最終制作出來同樣會殘缺。
3：PCB板上字符設計高度最好在1mm。字符線寬在0.2mm。這樣印出來的字符清晰，大方。當然也要根據最終PCB板尺寸確定，大板字符參數要大一些，小板字符參數要小一些，這樣看來比例協調。
4：PCB板上字符之間不要重疊。否則印出來無法區分。
pcb板字符

?

??

?
