PCB多層阻抗板加工要求

來源：未知 ?????作者：BC ?????發布日期：2017-12-11?????

鋁基板,pcb多層板,深圳線路板廠-創盈電路

[導讀] 特殊多層阻抗板在加工中我們需要注意什么？先得了解影響阻抗的因素，導線線寬線距，介質常數：阻抗值的計算方式。

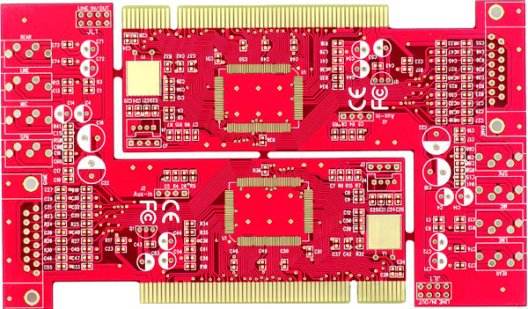

阻抗板
了解阻抗板的加工要求先要了解影響特性阻抗板的主要因素：

導線線寬線距：阻抗板加工只需注明阻抗線單端需要哪一層、阻抗控制的是那種線；阻抗板加工對導線要求極高。

介質常數：阻抗板加工的介質常數是由阻抗線路板使用的材料決定。

阻抗板的介質厚度是指控制該阻抗板加工數值的信號層對指定參考層之間的介質厚度。

多層阻抗板的加工過程是分內層和外層的，阻抗板加工要開率的因素也很多，內外層的加工根據各個板廠生產阻抗板的要求來，當然一些常規的參數是不會變的。

阻抗值的計算方式：8.0(98.5ln41.1/870TWHZr），層數不同，阻抗板數值的公式就不同。

?

??

?
