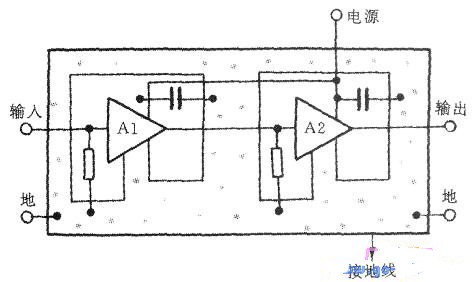

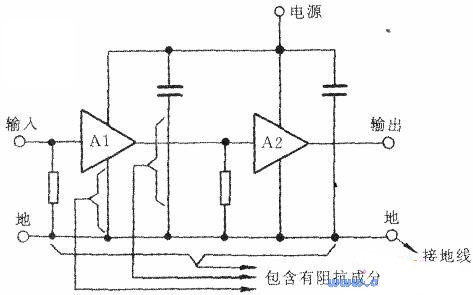

上圖所示電路的接地對于低頻電路不會有問題。但對于高頻電路而言，由于接地線有電感成分，其阻抗XL=2πfL，頻率愈高此一阻抗值也愈高，使得圖l 各接地點無法成為同電位。在高頻電路中常使用銅箔來做成大面積接地方式如下圖所示，此種大面積接地對于低頻電路而言，相當于在接地的各處形成回路，較容易產生電磁感應。但對于高頻電路而言，則由于接地面積愈廣電感量成分愈小，電路的各接地點較易成為高頻率之同電位。



　　二、應將走線所產生的電感成分極力降低



　　在高頻電路中，連接各元件的走線具有電感量成分。配線愈長電感量成分愈高，會使頻率特性惡化（由感成分和雜散電容形成低通濾波器），也可能發生振蕩（由于電感成分使相位偏離）。



　　因此，原則上走線要粗短，元件的排布要按此原則進行。且插腳式晶體管、電阻、電容等元件的端子具有電感成分，當頻率很高時不可以忽略不計。因此，元件的端子也應該盡量縮短。最好在高頻電路中采用貼片元件以減少元件端子的電感量。

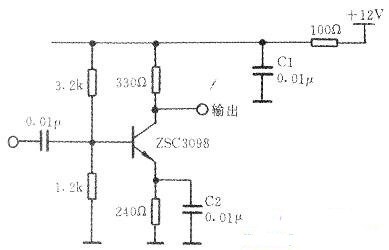

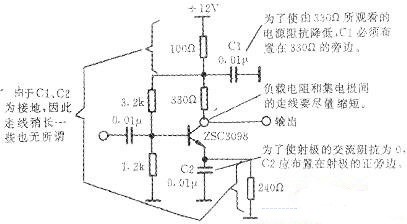

　　例如上圖所示電路，在高頻電路的元件布置時，應采用下圖的布置方法。



　　將Cl（電源的去耦合電容）盡量布置在靠近負載電阻(330Ω)的旁邊。C2為射極旁路電容，也應盡量裝配在靠近晶體管的射極旁邊。
