光繪分辯率就是指指一英寸長度可以排放多少個點，單位為:PDI；光密度是指乳劑膜內還原出銀粒的多少,即對光的阻擋能力,單位為”D”,公式:D=lg(入射光能量/透射光能量)；反差系數:反差系數是指底片在受不同強弱的光曝光后,按標準沖洗工藝沖洗,其光密度變化大小的程度!
那么

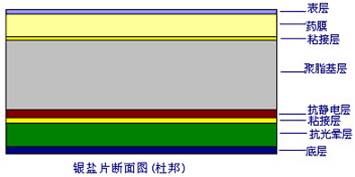

電路板廠生產時的光繪菲林的成分及作用是什么呢？
表層
起著防止刮花的作用,保護銀鹽乳劑層不被破壞!
2.藥膜(銀鹽乳劑層
影像層, 乳劑的主要成份是溴化銀、氯化銀、碘化銀等銀鹽感光物質以及明膠和色素在光的作用下銀鹽可以還原出銀核中心。但銀鹽不溶于水，因此使用明膠使之成懸浮狀態，并涂布在片基上，乳劑中色素是起增感作用的。
3.粘接層
促進乳劑層附著在片基上.即 為提高乳劑和片基間的結合力，采用了明膠、鉻礬的水溶液作為結合層，使之牢固結合。
4.聚脂基層
載體片基, 底片片基一般使用硝化纖維、醋酸纖維或滌綸片基。前兩種片基的伸縮性大，滌綸片基的尺寸較穩定，聚脂基層也是我們電路板廠的一種絕緣層材料。
5.防光暈/靜電層
防光暈及靜電, 在一般情況下，照相底片片基的底面會反射光線，使乳劑層再次感光產生光暈。為防止產生光暈，使用明膠加堿性品紅的水溶液涂覆在片基的背面，用以吸收光線。稱為防光暈層。
在電路板制作廠家看來，光繪底片效果評定又是怎樣的呢？
底片的光密度
可以通過光密度測量?jī)x來檢測,一般擋光區要大于4.0D;透光區要小于0.15D。
2.反差對比度
要選擇反差系數較大的底片,才能制作出反差較好的工作底片,否則光密度就很難達到,即使你加長顯影時間,使光密度達到要求了,但會隨之給你帶來灰霧加重。
3.線條邊緣梯度
也就是說是否黑白分明,線邊是否銳利!
4.有無砂眼
有些底片如果光強調節不好的話,很容易產生砂眼。
