[導讀] 屏下光學指紋識別方案是COB（chip on board)方案——芯片與外圍元器件都是直接放在FPC軟板上。

      過去兩年全面屏手機的興起，推動屏下指紋識別技術正在以迅雷不及掩耳之勢席卷整個智能手機產業。根據IHS Markit的統計數據顯示，2019年，搭載屏下指紋識別技術的智能手機全球出貨量將會超過1億臺。預計未來三年該技術將在市場保持高速增長。
      目前市場上主流的屏下光學指紋識別方案是COB（chip on board)方案——芯片與外圍元器件都是直接放在FPC軟板上。屏下光學指紋方案正是使用的這個方案得以在手機終端大規模應用，但其劣勢也較明顯——COB封裝的模組尺寸較大，擠壓了電池空間。一方面，因為COB模組是基于Wire Bonding的技術，所以軟板上的內引腳及金線引線需要一定的空間；同時，焊接在軟板上的外圍元器件占用了一定的空間。這就造成了COB模組的X Y方向的尺寸比較大，電池尺寸被迫做出犧牲。另一方面，因為模組廠必須使用COB的組裝線體來組裝目前屏下光學指紋識別COB模組，然而COB的組裝線體產能較為緊張（基于現在終端的攝像頭的數量增長過快，需要更多的COB線體來組裝手機上的攝像頭），進一步限制了智能手機的產能。

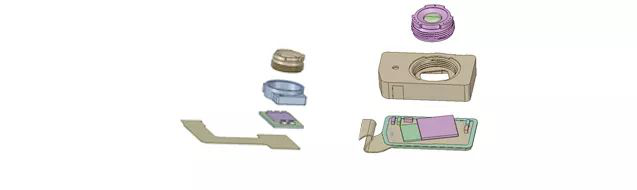

                                         圖示一：CSM與COB對比圖
        隨著5G手機的到來，5G手機的功耗更大，對大容量電池的需求更加強烈。犧牲電池尺寸遷就指紋模組變得得不償失。為了解決這一問題，日前業界領先的人機交互及生物識別方案供應商思立微獨家推出了適用于OLED屏幕、在模組尺寸（XY方向）上極具優勢的屏下光學指紋識別的CSM (chip-scale module)方案GSL7001F。較之傳統 的COB(chip on board)方案，新方案可以把模組XY面積縮減50%，為大容量電池騰出更多空間，整機內部堆疊變得更具操作性。

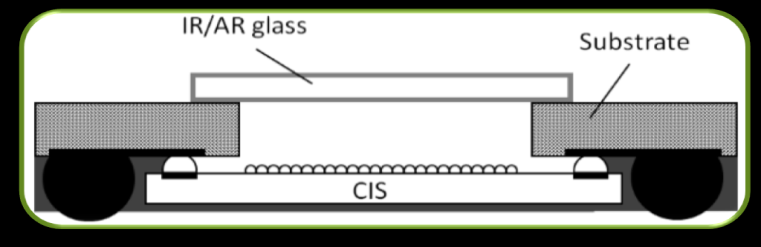

                                            圖示二：封裝體示意圖
          CSM方案使用Flip Chip工藝，把芯片焊接在PCB上，然后用玻璃保護芯片表面，再用錫球把芯片的電路引出來；同時，因為外圍元器件也可以焊接在PCB板上面，這就使得整個設計從2D形式轉變?yōu)?D。這樣的設計形成了一個和芯片大小差不多的芯片封裝體，不占用額外的X Y方向的空間，基于這個芯片封裝體，開發者甚在模組階段只需要使用SMT把芯片封裝體焊接在FPC軟板上，然后在芯片封裝體上面直接裝Holder+Lens，模組組裝變得簡單，模組XY方向尺寸和芯片尺寸相當，節約了手機內部空間。據介紹，他們推出的CSM方案擁有如下幾點優勢：1、節約空間：相比較COB模組，CSM方案，X Y方向的空間有50%的縮減，可以留更多地空間留給電池；這個對5G手機尤為重要；2、降低成本：可以使用模組廠成熟的SMT生產線，不需要COB，這樣節省了成本。COB方案需要Die Bond/Wire Bond機器及相應的凈化級別的車間（一般要求千級車間及以上）；3、提高效率：因為CSM封裝體在封裝廠完成，較之COB更有效率和品質保證，這就使得新方案比COB更有大量生產的優勢。

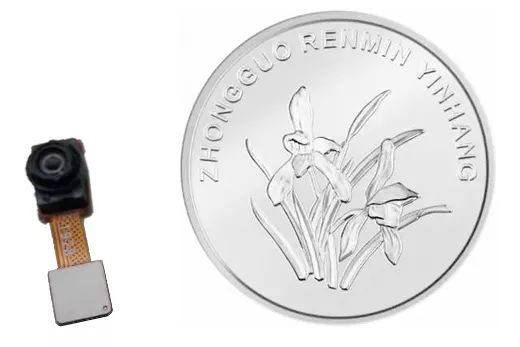

                                                 圖示三：CSM實物對比圖
           未來的屏下光學指紋識別勢必會朝著更安全、更速度（識別準確率更高，識別錯誤率更低，解鎖更快）、更智能化（會隨著人的指紋變化而變化、不同的年齡、不同的季節）、產品更小的方向發展。產品更小不僅僅局限于X Y方向，也會在Z方向需要更薄的產品。

?

??

?
