[導讀] 此板使用Rogers特殊材料生產，線到孔環最小間距0.18mm，補料8次均未成功，主要缺陷為層偏、漏電。

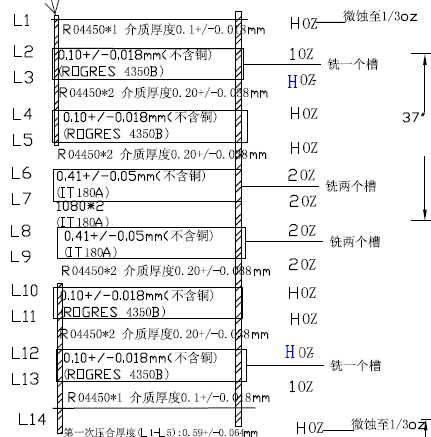

背景：此14層高頻盲孔板使用Rogers特殊材料生產，線到孔環最小間距0.18mm，此線路板補料8次均未成功，主要缺陷為層偏、漏電。經與羅杰斯材料供應商溝通得知，Rogers材料線到孔環的極限能力趨近于0.23mm，且壓合過程中有較多控制點我司未能準確掌握。為 了攻克此特殊高頻板制作，進行會議檢討控制方案：
1、設計部做如下優化：
        a、 重新優化線路布線，保證線到孔環間距達到0.23mm以上。
        b、 將板邊阻流塊改為錯開對稱阻流pad。
        c、 所有層都需要增加漲縮測量pad,便于漲縮測量。
2、工藝部優化壓合參數：
       a、 壓合升溫100℃-120℃,以1℃/min的升溫速率進行升溫。
       b、 壓合排版時采用硅膠配合鋁片一起使用，硅膠貼線路層使用。
       c、 將壓力由450PSI調整為550PSI。
3、PP由RO4450B改為RO4450F，由工藝提出新材料申請。
4、內層制作時，先做L1-L5內層并完成壓合，測量漲縮系數x1 y1;砂帶磨板后再次測量漲縮系數x2 y2;根據兩次漲縮系數對L10-L14進行漲縮調整，確保L10-L14壓合后漲縮與L1-L5相近，測量L10-L14壓合后漲縮系數x3 y3；L6-L7和L8-L9的漲縮系數按照（x2+x3）/2  (y2+y3)/2進行調整。
5、除膠調整為先高錳酸鉀除膠1次后再進行等離子除膠1次。
6、鉆孔使用0.25mm全新鉆咀進行生產。
7、阻焊絲印禁止磨板，改為過超粗化處理。

?

??

?
