PCB線路板gerber274x如何導入CAM350

來源：未知 ?????作者：BC ?????發布日期：2017-11-17?????

鋁基板,pcb多層板,深圳線路板廠-創盈電路

[導讀] pcb線路板的設計軟件很多，比如protel,powerpcb，哪這些pcb的文件資料交給電路板生產企業后是如何打開及應用的呢？

下面我們手把手教你如何將PCB線路板gerber274x如何導入CAM350。
1、首先從線路板設計軟件中導出gerber，存放到如”d:/線路板資料”文件夾下面：

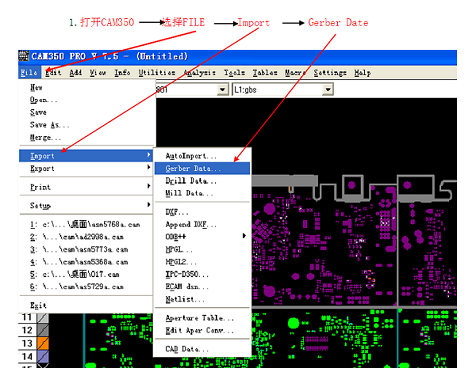

2、打開線路板廠使用的CAM輔助軟件CAM350，選擇File->Import-Gerber date
pcb電路板
3、在彈出的窗口中選擇GERBER格式，gerber274x

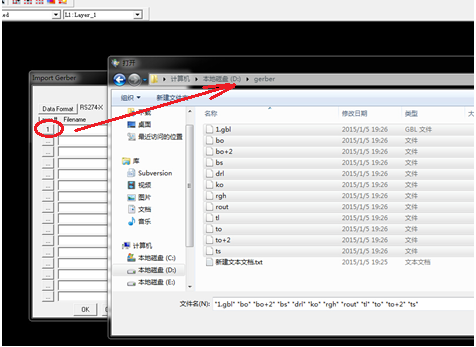

4、點擊紅色框中的地方，彈出選擇框，選擇建立好的文件夾”d:/線路板資料”
pcb線路板
5、點擊OK，則文件正式導入完成

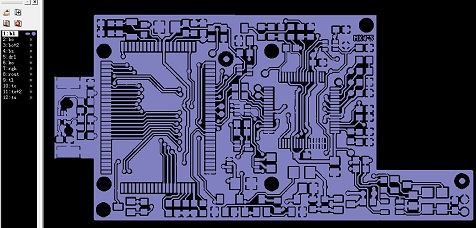

6、此時便可以如下圖，一層一層的查看線路板的資料
pcb線路板

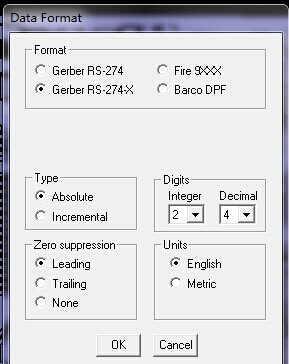

7、如果線路板資料導入進去看到的圖形不正確，則需要更改格式，更改type,zero suppression、digits、units.
pcb線路板
此時，我們就可以通過線路板輔助軟件CAM350來檢查我們從設計軟件中導出來的GERBER是否正確.

?

??

?
