PCB線路板廠相關符號含義

來源：未知 ?????作者：BC ?????發布日期：2017-11-10?????

鋁基板,pcb多層板,深圳線路板廠-創盈電路

[導讀] 有見過線路板的朋友都知道每一塊pcb電路板上有特定的符號，而這些符號都是全球通用的，那常見的符號都是哪些？都是代表的哪些含義及哪些元器件呢？下面我們整理常見的符號共大

R 電阻        C 電容
D 二極管       Q或者VT 三極管
L 電感        F 保險管
T 變壓器       U或者IC集成電路
S 開關        LED 發光二極管
K 繼電器       GND 公共接地端
AC 交流        DC 直流
LS 蜂鳴器       J 短路線，跨線，跳線
X或者Y 石英晶體振蕩器（晶振）
N 或者IC六端光電耦合器或者四端光電耦合器

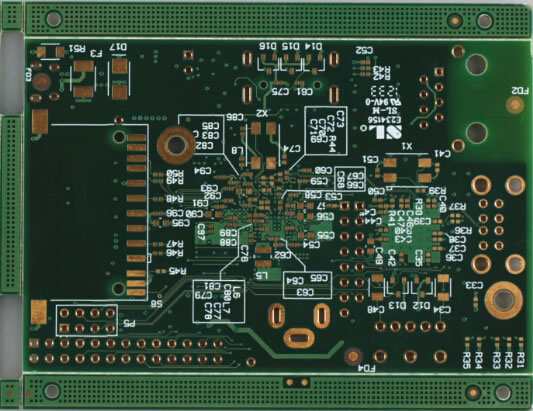

以下這款線路板上面的白色字符供您參考：
電路板符號

?

??

?
