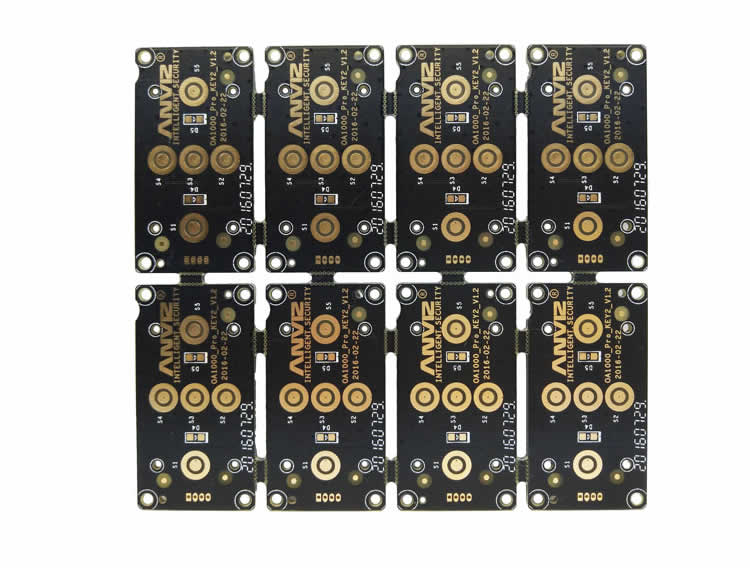

印制電路板在外層線路銅加厚主要依靠電鍍銅完成，一般電路板廠電鍍方法有兩種，一種是整板電鍍（全板電鍍），另外一種則是采用圖形電鍍。圖形電鍍是印制電路板經過圖形轉移，把不需要電鍍銅的導體銅部分用干膜保護起來，而顯露出需要電鍍銅的導線、連接盤合并對這部分進行選擇性的電鍍銅，接著進行電鍍Sn (或Sn/Pb)抗蝕劑。電鍍后的印制電路板再經過去膜、蝕刻、退除抗蝕劑后即可得到外層線路。



整個圖形電鍍過程一般在同一條生產線上完成，電鍍后的去膜、蝕刻、退除抗蝕劑等工藝則在另外的生產線上進行。電鍍技術主要是根據化學原理進行。



那么電路板廠在進行圖形電鍍的時候要進行哪些工藝呢？



檢驗：電路板廠（深圳電路板）在檢驗時主要是檢查是否有多余的干膜，線條是否完整，孔內是否有干膜殘片。



除油：在圖像轉移過程中，經過貼膜、曝光、顯影、檢驗等操作，板上可能會有手印、灰塵、油污、還可能有殘膜，如果處理不好就會造成銅鍍層和基體銅結合不牢。此時的印制板是干膜和裸銅共存，除油既要清除銅面上的油污，又不能損害有機干膜’因此選擇酸性除油。除油液的主要成分是硫酸和磷酸。我們的電路板廠家在驚醒操作的時候都特別小心謹慎，因?yàn)樯婕暗绞腔瘜W(xué)上的物質。



微蝕：除去線路和孔內銅氧化層，增加表面粗糙度’從而提高鍍層和基體銅的結合九常用的微蝕液有兩種類型，過硫酸鹽型和硫酸-雙氧水型，其中過硫酸鹽型主要是過硫酸鈉和過硫酸銨。過硫酸銨微蝕液容易分解，分解出的氨氣影響環境，不利于環保，同時微蝕刻速率也不穩定。過硫酸鈉微蝕刻液穩定，易于控制，使用壽命也較長。硫酸一雙氧水體系不穩定，易分解揮發，微蝕刻速率波動大，但其廢水易于處理，利于環保。



酸浸：電路板廠（深圳電路板）不論電鍍銅還是電鍍錫，一般都是在酸性環境下進行的，為了防止水分的帶入，在電鍍前需經過浸酸處理。



除此之外，還有一些小細節是我們的電路板廠家（深圳電路板廠）需要注意的。



(1)電源

酸十生硫酸鹽鍍錫電源的波紋系數應小于5% ,否則難以得到理想的錫鍍層。



(2)攪拌

鍍液需要有比較強的攪拌，但不可用空氣攪拌，防止Sn2+被氧化?？刹捎藐帢O移動和連續過濾同時進行。溶液過濾至少2 ~ 3次/時。



(3)陽極

錫條或錫球，純度應高于99.9 %,以聚丙烯布做陽極袋，防止陽極泥進入溶液。
