PCB電路板生產所用原材料
來源：未知 ?????作者：BC ?????發布日期：2017-11-02?????
[導讀]
整個生產制造pcb電路都用到什么原材料呢？有知道的嗎？大體有基板、銅箔、PP、感光材料、防焊漆、底片等，下面我就詳細介紹一下。
加工
電路板所用的原材料主要有基板、銅箔、PP、感光材料、防焊漆、底片等，接下來
PCB廠家將簡要為您講述電路板生產所需的原材料。

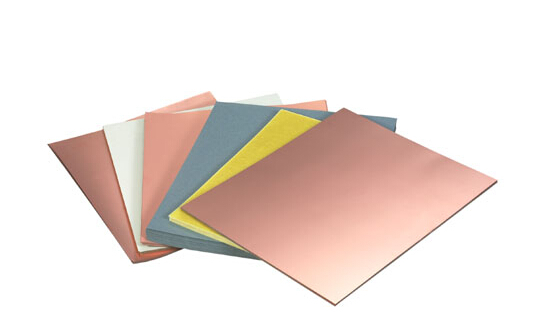

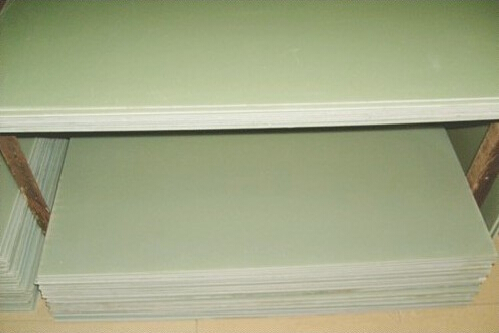

1.基板：一般為有機絕緣材料，特殊用途有用陶瓷材料做基底。有機絕緣材料可分為熱固性樹脂或熱塑性聚脂，分別用于剛性或撓性PCB?，F(xiàn)常用的熱固性樹脂有酚醛樹脂和環氧樹脂，熱塑性聚脂有聚酰亞胺和聚四氟乙烯等。
對于所有的PCB的基板，都是將熱固性樹脂或熱塑性聚脂（A STAGE）涂覆在基底增強材料——紙、布、玻璃布或玻璃氈上，再進入烘干室烘干，除掉樹脂或聚脂中的大部分揮發成分，達到半固化狀態即所謂的B階（B STAGE），亦稱為預浸漬材料。然后根據所需基板的厚度選用預浸漬材料的層數，根據單、雙面板選擇在上、下方放置銅箔，再一同進入層壓機中——在高溫高壓的環境下使材料進一步固化， B階材料固化成C階（C STAGE），所以基板一般也叫覆銅層壓板。C階的材料通常都有良好的穩定性、電絕緣性及耐化學性。
制成的基板主要有36"*48"、40"*48"、42"*48"幾種尺寸。

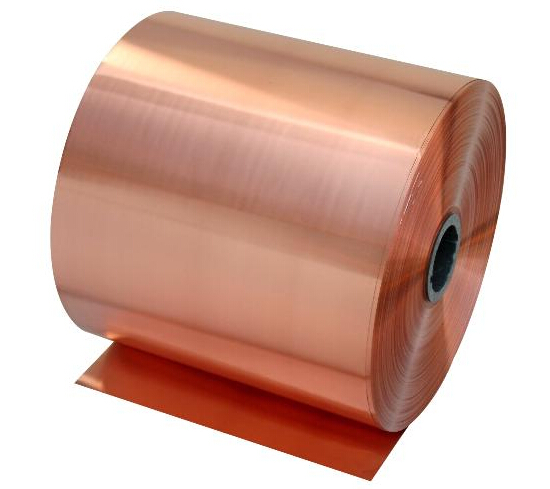

2．銅箔：現用PCB上所覆金屬箔大多都為銅箔，用壓延或電解方法制成，厚度一般由0.3mil到3mil（0.25oz/ft2到 2oz/ft2），根據承載電流大小及蝕刻精度選擇。銅箔對品質的影響主要為表面凹痕及麻坑、抗剝強度等。
3．PP：PP為制備多層板時不可缺少層間粘合劑，實際就是B階的樹脂。
4．感光材料：感光材料有光致抗蝕劑、感光膜之分，即業內所稱的濕膜與干膜。 光致抗蝕劑在覆銅板上的涂層在一定波長的光照時就會發生化學變化，從而改變在溶劑（顯影液）中的溶 解度。其又有正性（光分解型）及負性（光聚合型）的差別，負性抗蝕劑指未曝光前都能溶解于該顯影劑中，曝光后轉變成的聚合物則不能溶于顯影液中；正性抗蝕劑則相反，感光生成可以溶于顯影液的聚合物。感光膜即干膜也有負性與正性之分，即光聚合型與光分解型，它們都對紫外線很敏感。干膜與濕膜在價格上有很大差距，但因為干膜能提供高精度的線條與蝕刻，所以有取代濕膜的趨勢。
5.防焊漆：防焊漆也叫油墨，實際上是一種阻焊劑，常見的是一種對液態焊錫不具有親和力的液態感光材料，在特 定光譜照射下會發生變化而硬化。其他還有用到UV綠油和濕油，網版印刷后直接局板即可。實際見到的PCB的顏色即為防焊漆的顏色。
6.底片：亦稱為菲林，類似于照相用的聚脂底片，都是利用感光材料記錄圖像資料的材料，具有很高的對比度、感 光度及分辨率，但要求感光速度要低。采用玻璃作底版可以滿足精細線條及尺寸穩定性的要求。
?
??
