在高頻電路板設計中，設計師選材時對于PCB板材的介電常數（Dk）和正切角損耗（Df）通常比較關注，對于銅箔的選擇往往只關注銅箔的厚度，容易忽略了不同類型銅箔的粗糙度對于產品電氣性能的影響。

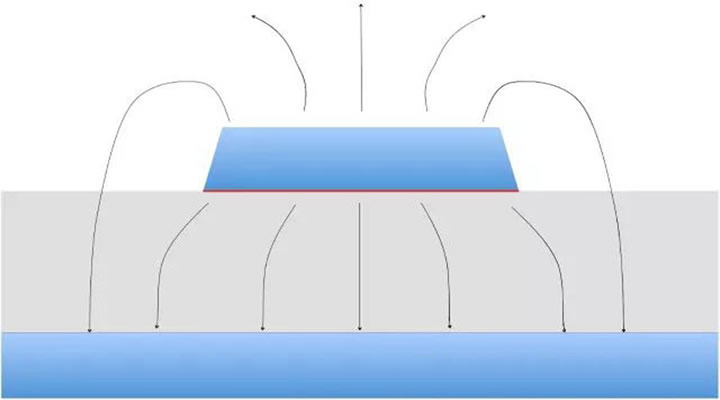

通過對于不同類型銅箔與介質接觸面的微觀形貌SEM分析可見，不同類型的銅箔的粗糙度存在較大差異，在微帶線的設計中，銅箔與介質接觸面的粗糙度將直接影響整個傳輸線路的插入損耗。

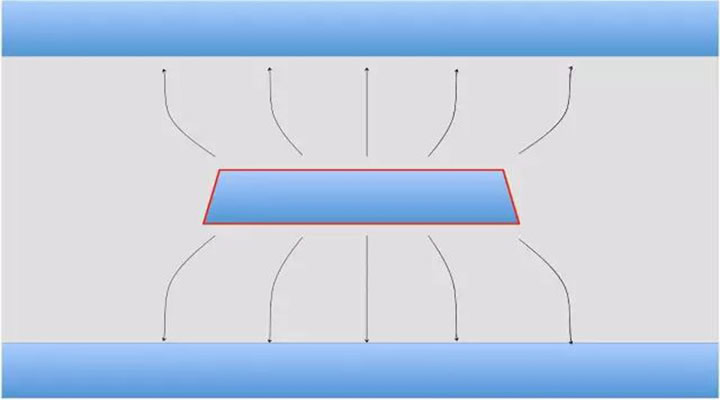

對于帶狀線的設計而言，除了要考慮銅箔Treated side的粗糙度之外，還需要考慮銅箔Untreated side以及線條側壁的粗糙度，而這兩方面粗糙度的大小與PCB板廠的加工工藝以及加工能力有較大的關系，需對底銅厚度選擇、蝕刻藥水或內層粗化藥水等進行管控。否則，帶狀線表面的粗糙度過高，或者線條邊緣的殘銅都會導致傳輸線路電性能指標的惡化，例如：插損、駐波、互調等。
2. 高頻電路板設計中傳輸線形式
傳輸線和波導都可以作為高頻信號傳輸?shù)妮d體，而TEM傳輸線結構中的微帶線(Micro-strip line)、帶狀線(Strip-line)和波導結構中的基片集成波導(SIW, Substrate Integrated Waveguide)都被應用在高頻電路板設計中。
在高頻電路板設計中，就高頻信號在不同傳輸線路中的衰減與銅箔之間的關系來講，微帶線和帶狀線受到銅箔的影響要遠大于SIW結構中銅箔的影響（或者說SIW結構中介質的損耗對于整個傳輸線路插損的貢獻率更大）。
3.高頻電路板應用PCB板材選取－“介質＋銅箔”優選組合
對于高頻應用PCB板材的選取，需要綜合考量材料介質基礎性能指標（Dk,Df, CTE, TcK,尺寸穩定性，熱導系數等）、搭配何種銅箔、可加工性（多層板加工）、穩定性（一致性）、成本等多方面的因素。
從適用頻率以及設計的可實現性來講，TLY-5, TLY-5Z和TSM-DS3搭配ULP銅箔有著各自適用范圍：
（1）“TLY-5+ULP銅箔”可適用于高至77GHz的設計，如果有多層板的結構，層數以不高于6層且PCB板總厚不超過40mil為宜，不適合金屬化過孔太多的設計。
（2）“TLY-5Z+ULP銅箔”適合頻率低于30GHz的設計，如果有多層板的結構，層數以不高于12層且PCB板總厚不超過120mil為宜。
在高頻電路板設計中，對于“介質＋銅箔”組合的選擇，除了電氣性能最優的原則之外，還應同時考慮PCB可加工性（復雜結構的實現性）和成本等多方面的影響因素，以期找到一個最佳的平衡點。
